UTF-T4880R Armazón de prueba oftálmico
Un armazón de prueba oftálmico con cinco celdas por ojo, tres adelante y dos atrás. DP de 48 a 80 mm (24 a 40 mm por ojo), abertura de Ø33.5 mm, perillas de posición del eje, perilla de inclinación frontal y escala de distancia al ojo, plaqueta reemplazable que se ajusta a cualquier ángulo y varillas ajustables.
Entrega, empaque y documentos
Lo que ajusta el UTF-T4880R
Cinco celdas por ojo
Tres celdas adelante y dos atrás, con giro de 360° del lente en el anillo interior.
DP monocular
Una perilla y una regla de DP para cada lado, de 24 a 40 mm, de 48 a 80 mm en total.
Perillas de posición del eje
Gire el eje del cilindro con una perilla sobre escalas marcadas cada 5°: izquierda 130°–0°–120°, derecha 50°–180°–60°.
Inclinación y vértice
Una perilla de ángulo de inclinación frontal y una escala de distancia al ojo para ajustar y leer la distancia al vértice.
Plaqueta reemplazable
La plaqueta se ajusta de 0 a 25 mm y a cualquier ángulo, y se puede reemplazar.
Varillas ajustables
El largo de las varillas se ajusta en un rango de 0 a 30 mm.
Una mirada de cerca al UTF-T4880R

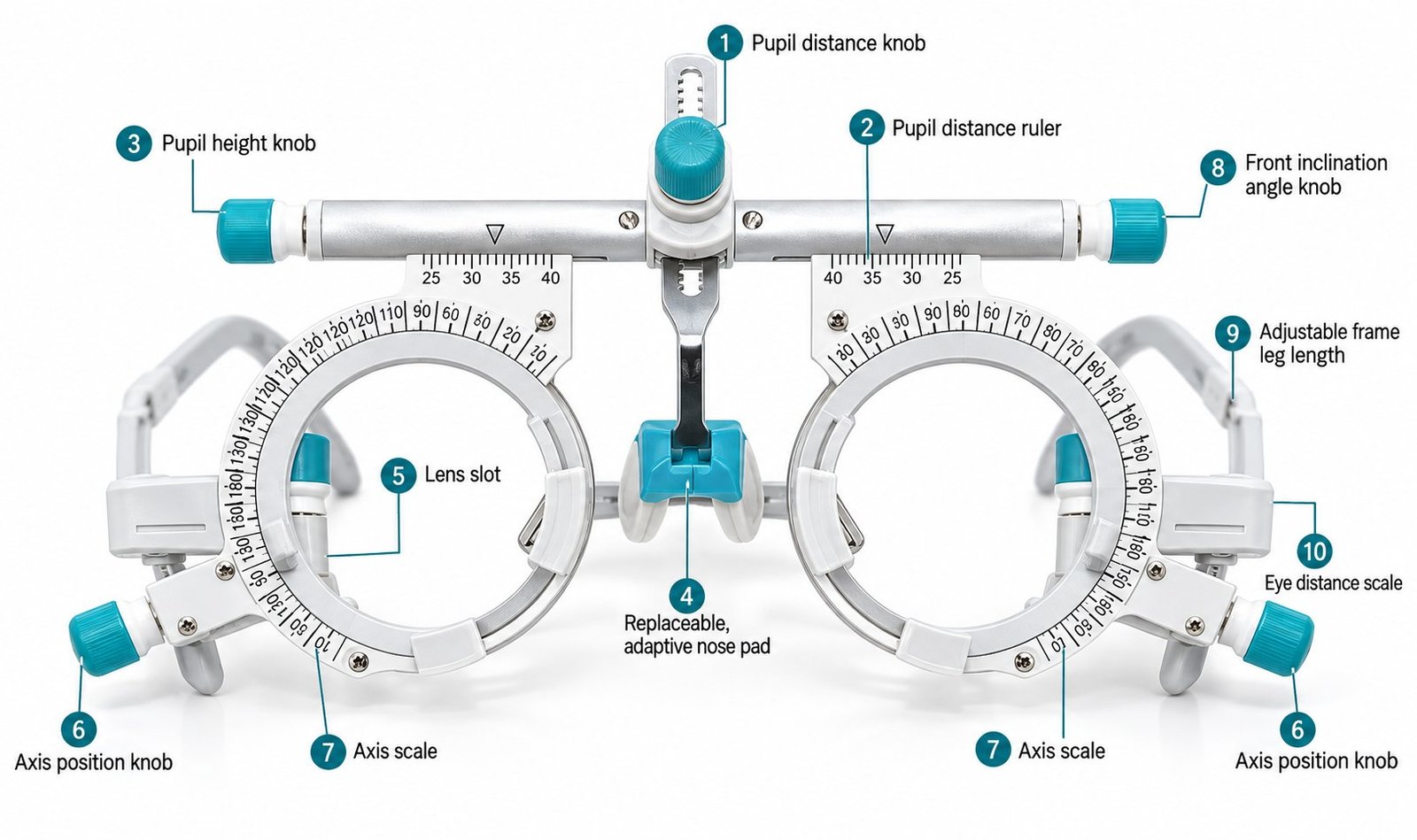

Partes de un vistazo
Perilla y regla de DP, perilla de altura pupilar, plaqueta reemplazable, ranuras para lentes, perillas y escalas de posición del eje, perilla de inclinación frontal, varillas ajustables y escala de distancia al ojo (vértice).
UTF-T4880R en cifras
Especificaciones publicadas. Todo lo que no figure aquí se confirma por escrito en su cotización; nunca se estima.
UTF-T4880R
- Rango de DP
- 48–80 mm binocular; 24–40 mm por ojo; escala de 1 mm
- Escala de eje
- Izquierda 130°–0°–120°, derecha 50°–180°–60°, sentido antihorario, cada 5°
- Abertura efectiva
- Ø33.5 mm
- Celdas por ojo
- 5 (3 adelante, 2 atrás)
- Giro del lente
- 360°
- Falta de paralelismo del eje del lente
- ≤ 2.5°
- Centro óptico frente a centro geométrico
- ≤ 0.5 mm
- Desplazamiento del lente respecto al centro del armazón
- ≤ 0.3 mm
- Plaqueta
- Recorrido 0–25 mm, cualquier ángulo, reemplazable
- Ajuste de varillas
- 0–30 mm
Cómo elegir y usar un armazón de prueba
Cómo funciona
Un armazón de prueba sostiene los lentes de prueba frente a los ojos del paciente a una distancia y un ángulo controlados. Ajuste la DP para que el centro de cada lente quede frente a la pupila, ajuste la altura y regule la plaqueta y las varillas para que el armazón quede nivelado.
El armazón de prueba es adecuado para pacientes a quienes se les dificulta el foróptero: niños pequeños, pacientes mayores y con baja visión, usuarios de silla de ruedas y graduaciones altas, porque usted puede ver al paciente y ajustar la distancia al vértice por su cuenta. Coloque la esfera más fuerte en la celda posterior, la más cercana al ojo, y registre la distancia al vértice; para potencias de ±5.00 D en adelante, debe indicarse en la receta.
Los armazones de prueba también se usan para que el paciente pruebe una nueva graduación en condiciones reales, caminando o leyendo, antes de fabricar los anteojos.
Qué revisar antes de hacer su pedido
- Rango de DP en relación con sus pacientes: de 48 a 80 mm en este modelo.
- Abertura en relación con sus lentes de prueba: Ø33.5 mm en este modelo.
- Celdas: cinco por ojo, útiles cuando combina esferas, cilindros y prismas.
- Escala de vértice y ajuste de inclinación, si refracciona graduaciones altas.
Buenas prácticas
- Ajuste cada DP monocular y luego nivele el armazón con la perilla de altura y la plaqueta.
- Ajuste la inclinación frontal para que los lentes queden en el ángulo que tendrán los anteojos terminados.
- Coloque la esfera más fuerte en una celda posterior y gire el eje del cilindro con la perilla de eje.
- Lea la distancia al vértice en la escala de distancia al ojo y regístrela en graduaciones de ±5.00 D o más.
Cuidado y mantenimiento
- Limpie el armazón después de cada paciente; reemplace la plaqueta cuando se desgaste.
- No fuerce las perillas más allá de sus topes.
- Guarde el armazón en un lugar seco, lejos del sol directo.
Fuentes consultadas (en inglés): Trial frame refraction: more than just “1 or 2?” (Cybersight, Orbis) · Essential course in dispensing, part 14 (Optician) · Jackson cross cylinder (StatPearls, NCBI Bookshelf)
Suelen pedirse junto con el UTF-T4880R
Preguntas sobre el UTF-T4880R
¿Por qué cinco celdas?
Las dos celdas posteriores le permiten agregar una segunda esfera o un prisma detrás de los demás lentes sin retirar ninguno.
¿Qué lentes de prueba son compatibles?
Lentes de prueba estándar con aros de Ø38 mm; la abertura efectiva es de Ø33.5 mm.
¿Puedo leer la distancia al vértice?
Sí, en la escala de distancia al ojo junto a cada celda.
¿La plaqueta es reemplazable?
Sí. Se ajusta de 0 a 25 mm y a cualquier ángulo, y se puede reemplazar cuando se desgasta.
