Biseladoras de lentes para ópticas y laboratorios
Biseladoras de lentes automáticas y manuales para ópticas y pequeños laboratorios de acabado, desde una biseladora 3D sin plantilla que ranura hasta una biseladora manual de banco para retoques.
Compare lado a lado las ocho biseladoras de lentes que aparecen abajo. Cada cifra es una especificación publicada; lo que no aparece se confirma en su cotización.
Ocho biseladoras de lentes
Una biseladora 3D sin plantilla que bisela y ranura, una biseladora sin plantilla que también bisela vidrio, una biseladora de mini bisel para armazones de aro fino, una biseladora de gama de entrada cuyo escáner alimenta dos biseladoras, una biseladora automática con escáner propio, una máquina biseladora automática que trabaja con plantillas y dos biseladoras manuales de banco.
SJG-1000AK
Biseladora 3D sin plantilla con ranurado automático y escáner de 0.5 s.- Captura de la forma
- Escaneo óptico en 0.5 s
- Bordes
- Bisel, ranura, pulido
- Tamaño del lente
- 22–80 mm
- Peso
- 60 kg + escáner de 5 kg
SJG-900 / 900A
Biseladora sin plantilla que también bisela vidrio; entrada de DP y altura.- Materiales de lente
- Vidrio, resina, PC
- Captura de la forma
- Escaneo óptico en 0.5 s
- Tamaño del lente
- 25–80 mm
- Peso
- 65 kg + escáner de 5 kg
SJG-910A
Biseladora de mini bisel para armazones de aro fino; el bisel sigue la curvatura del lente.- Bisel
- Mini bisel, sigue la curva
- Materiales de lente
- Resina, alto índice, PC
- Tamaño del lente
- 25–80 mm
- Peso
- 65 kg + escáner de 5 kg
SJG-700A
Biseladora de gama de entrada; un escáner para dos biseladoras; bisel automático.- Biseladoras conectables
- 2 por escáner
- Modos
- Automático, varios modos
- Tamaño del lente
- 22–80 mm
- Peso
- 49 kg + escáner de 5 kg
ALE-1900
Biseladora automática de lentes con escáner, LCD de 8", servomotor.- Pantalla del escáner
- 8" LCD
- Motor de la rueda
- Servomotor
- Potencia
- 750 W
- Peso
- 40 kg + escáner de 9 kg

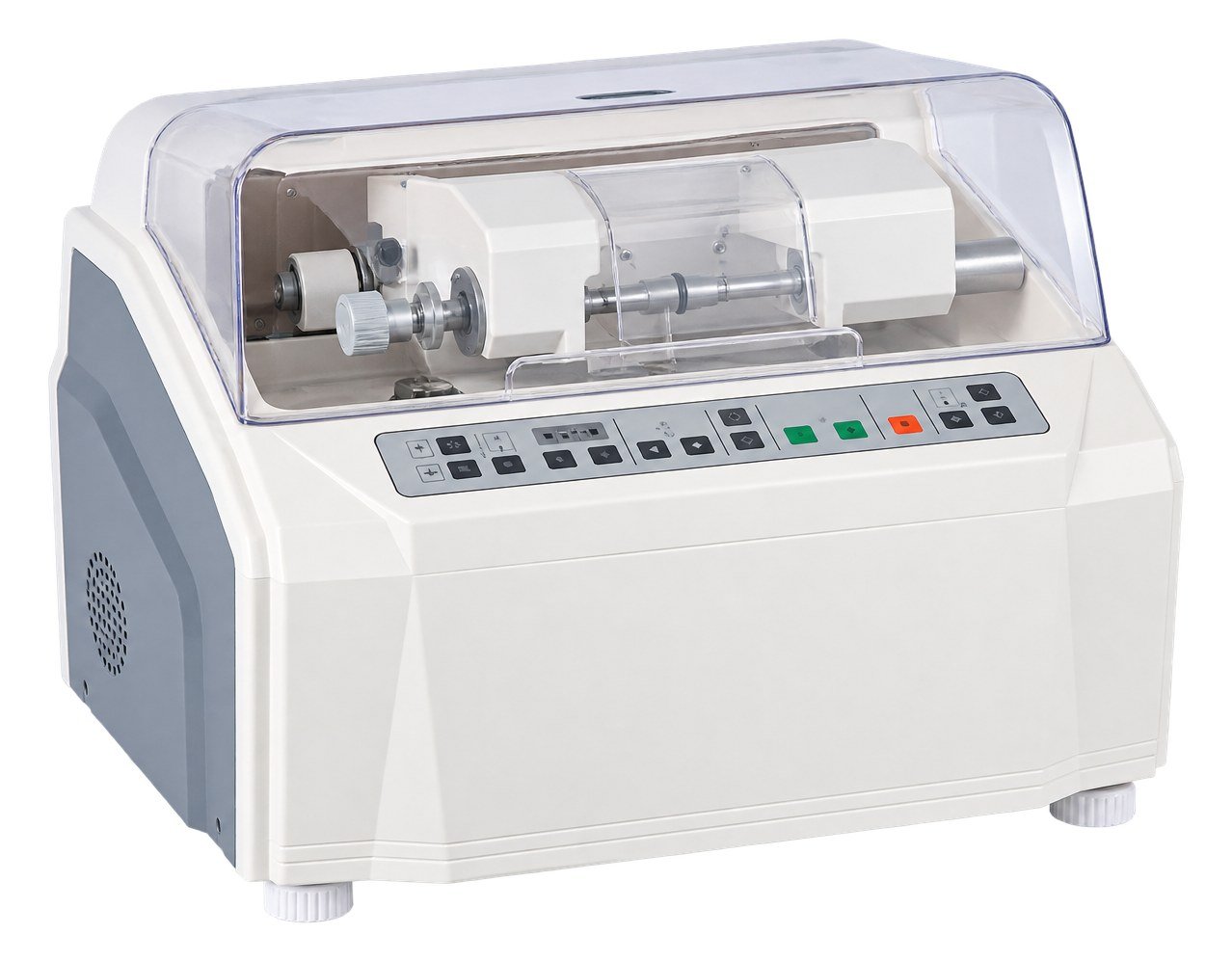

AE-688P / 688V
Máquina biseladora de lentes para PC, resina y vidrio, AC 100–240 V.- Materiales de lente
- PC, resina, vidrio
- Rueda de desbaste
- Φ100 mm
- Potencia
- 500 W
- Peso
- 43 kg
CP-7A-35WV
Biseladora manual, rueda de diamante con ranura en V, soporte doble, 100 W.- Rueda
- Diamante, grano 180/280 + ranura en V
- Materiales de lente
- Resina, vidrio, PC
- Potencia
- 100 W, 4,200 rpm
- Peso
- aprox. 6.4 kg
LY-316
Biseladora manual de tres ruedas, 180/280/400#, lámpara LED, 120 W.- Ruedas
- 180#, 280#, 400#
- Lentes PC
- Rueda para PC a medida disponible
- Potencia
- 120 W, 3,000 rpm
- Depósito de agua
- 900 mL
Compare las biseladoras de lentes
Celdas en blanco: se confirman en su cotización.
| Especificación | SJG-1000AK | SJG-900 / 900A | SJG-910A | SJG-700A | ALE-1900 | AE-688P / 688V | CP-7A-35WV | LY-316 |
|---|---|---|---|---|---|---|---|---|
| Biselado | 3D sin plantilla, escáner óptico | Sin plantilla, escáner óptico | Escáner óptico, mini bisel | Escáner óptico, 2 biseladoras por escáner | Automática, escáner separado | Automática, con plantilla | Manual | Manual |
| Rueda de desbaste | Ø90 mm | Ø90 mm | Ø90 mm | Ø100 mm | Φ100 mm, desbaste a aprox. 5,000 rpm | Φ100 mm | Diamante 14 × 100 × 35 mm: grano 180 grueso, grano 280 fino con ranura en V; 4,200 rpm | Tres ruedas: 180#, 280#, 400#; 3,000 rpm |
| Rango de diámetro de desbaste | Φ22–80 mm | Φ25–80 mm | Φ25–80 mm | Φ22–80 mm | Φ20–80 mm | Φ18–80 mm | ||
| Materiales de lente | Resina, alto índice, PC | Vidrio, resina, PC | Resina, alto índice, PC | Resina, alto índice, PC | PC, resina, vidrio | Resina, vidrio, PC | Rueda para PC a medida disponible | |
| Perfiles de canto | Bisel, ranura, bisel pulido, canto plano pulido | Bisel, bisel pulido, canto plano pulido | Mini bisel, bisel, bisel pulido, canto plano pulido | Bisel, bisel pulido, canto plano pulido | Bisel, bisel pulido, plano pulido | Bisel | Retoque manual, bisel de seguridad, ranura en V | |
| Voltaje | AC 220 V / 110 V, 50/60 Hz | AC 220 V / 110 V, 50/60 Hz | AC 220 V / 110 V, 50/60 Hz | AC 220 V / 110 V, 50/60 Hz | AC 220 V / 50 Hz, 110 V / 60 Hz | AC 100–240 V, 50/60 Hz | AC 220 V / 50 Hz, 110 V / 60 Hz | |
| Potencia | 550 W (escáner 60 W) | 550 W (escáner 60 W) | 550 W (escáner 60 W) | 550 W (escáner 60 W) | 750 W (escáner 80 W) | 500 W | 100 W | 120 W |
| Dimensiones | 680 × 460 × 450 mm; escáner 230 × 370 × 200 mm | 650 × 540 × 450 mm; escáner 230 × 370 × 200 mm | 650 × 540 × 450 mm; escáner 230 × 370 × 200 mm | 625 × 510 × 510 mm; escáner 240 × 180 × 130 mm | 600 × 460 × 470 mm | 540 × 480 × 380 mm | 350 × 215 × 260 mm | 350 × 220 × 250 mm |
| Peso | 60 kg, escáner 5 kg | 65 kg, escáner 5 kg | 65 kg, escáner 5 kg | 49 kg, escáner 5 kg | 40 kg, escáner 9 kg | 43 kg | aprox. 6.4 kg | |
| Ideal para | Trabajo semi al aire sin ranuradora aparte | Ópticas que aún biselan lentes de vidrio | Armazones metálicos y de aro fino | Primera biseladora guiada por escáner; espacio para añadir una segunda | Ópticas que biselan a diario | Ópticas que dejan atrás el biselado manual | Retoques y bajo volumen | Retoques con una rueda para cada paso |
Tres preguntas antes de elegir una biseladora
¿Cuántos trabajos bisela al día?
Con unos pocos a la semana puede seguir con una biseladora manual. Con un volumen diario, una biseladora automática compensa el espacio que ocupa en el banco. Compare lo que paga cada mes al laboratorio externo con el costo de biselar en su propia óptica.
¿Qué materiales de lente maneja?
Verifique la compatibilidad de PC, resina y vidrio con cada modelo antes de hacer su pedido. El policarbonato requiere un manejo propio y el vidrio necesita una rueda para vidrio. Para biselado sin plantilla de vidrio, vea el SJG-900. Pregúntenos por los juegos de ruedas.
¿También perfora lentes al aire o ranura lentes semi al aire?
El SJG-1000AK ranura en la misma biseladora. Con los otros modelos, agregue una ranuradora y una perforadora de Equipos de acabado, o parta de un paquete de laboratorio.
Qué hace una biseladora de lentes
El lugar de la biseladora en el proceso
Una biseladora corta un lente sin cortar a la forma de la abertura del armazón, manteniendo el centro óptico donde lo requiere la graduación. Un sistema de biselado moderno combina tres tareas: leer la forma del armazón o del lente, centrar y bloquear el lente, y desbastar.
La secuencia habitual de acabado es: verificar y marcar el lente, bloquear, biselar (desbaste y acabado), hacer el bisel o la ranura, perforar para montaje al aire, pulir, montar e inspeccionar.
Sin plantilla, con escáner, con plantilla o manual
El SJG-1000AK capta ópticamente la forma del armazón, por lo que no necesita plantilla, y bisela, ranura y pule en una sola máquina. El SJG-900 también es sin plantilla y añade vidrio a la resina y al PC. El SJG-910A corta un mini bisel para aros metálicos finos y lo coloca siguiendo la curvatura del lente. El SJG-700A es la opción de gama de entrada: un escáner alimenta dos biseladoras. El ALE-1900 escanea el lente y guía el centrado en su propia pantalla. El AE-688 bisela con una plantilla sujeta en una pinza de aluminio. El CP-7A-35WV es una biseladora manual: usted sostiene el lente contra una rueda de diamante con zonas de desbaste grueso, fino y ranura en V. El LY-316 tiene tres ruedas separadas, 180#, 280# y 400#, y puede pedirse con una rueda para PC a medida. La mayoría de los laboratorios con biseladora automática conserva una manual para retoques y biseles de seguridad.
Planee el banco de trabajo
- Electricidad: las guías del sector recomiendan un circuito exclusivo para la biseladora y no usar extensiones.
- Agua: una toma de agua con drenaje es más limpia; un tanque de recirculación funciona, pero requiere cambios periódicos.
- Espacio: unos 3 m (10 pies lineales) de mesa de trabajo alojan un lensómetro, un bloqueador, una biseladora y una biseladora manual.
- Ventilación: los lentes de alto índice despiden un olor fuerte al cortarse, así que un extractor de aire ayuda.
Materiales en resumen
- CR-39: fácil de biselar con un flujo de agua constante.
- Policarbonato: ruedas afiladas, poca o ninguna agua durante el desbaste, y limpiar la viruta entre lente y lente.
- Vidrio: una rueda exclusiva para vidrio, y limpiar la cámara antes de volver al plástico.
- Lentes con recubrimiento: resbalan; use adhesivos adecuados y menor presión de sujeción para evitar que se desplace el eje.
Fuentes consultadas (en inglés): Edger basics (20/20 Magazine) · Eliminating lens edge fractures (The Optical Journal) · Setting up your new in-office lab (Review of Optometry)
Preguntas frecuentes sobre biseladoras
¿Qué diferencia hay entre una biseladora automática y una manual?
Una biseladora automática desbasta el lente a la forma del armazón por sí sola, con tamaño y bisel repetibles. Una biseladora manual es una esmeriladora de banco en la que el operador sostiene el lente; se usa para retoques, biseles de seguridad y bajo volumen.
¿Qué biseladora es sin plantilla?
El SJG-1000AK y el SJG-900. Sus escáneres ópticos captan la forma en 0.5 segundos y centran el lente en el mismo paso, por lo que no se fabrica ni se guarda ninguna plantilla. El SJG-900 también bisela vidrio.
¿Qué biseladora corta un mini bisel para aros finos?
El SJG-910A. Corta un mini bisel que asienta en aros metálicos estrechos y coloca el bisel siguiendo la curvatura del lente.
¿Qué biseladora ranura lentes semi al aire?
El SJG-1000AK bisela y ranura automáticamente. Con el SJG-900, el SJG-910A, el SJG-700A, el ALE-1900 o el AE-688, ranure en una ranuradora CP-3-800 aparte.
¿El ALE-1900 necesita plantilla para biselar un lente?
El ALE-1900 trabaja con su propio escáner, que capta la imagen del lente y guía el centrado. El AE-688 es el modelo que bisela con plantilla.
¿Qué consumibles debo pedir con una biseladora?
Adhesivos de bloqueo y ventosas que se ajusten al portabloque, y ruedas de repuesto si bisela vidrio. Vea Herramientas y repuestos.
¿Qué voltaje usan las biseladoras?
El SJG-1000AK, el SJG-900, el SJG-910A, el SJG-700A, el ALE-1900 y el CP-7A-35WV vienen en versiones de AC 220 V y 110 V; el AE-688 funciona con AC 100–240 V. Confirmamos la versión y el tipo de clavija en la cotización.
