ALE-1900 Biseladora automática de lentes
Biseladora automática de lentes que trabaja con una unidad de escaneo independiente. El escáner capta la imagen del lente, reconoce el eje y guía el centrado en su pantalla de 8 pulgadas. Después, la biseladora desbasta un bisel (canto en punta) o un canto plano y puede pulir ambos; está accionada por un servomotor, con presión de sujeción en varias etapas.
Entrega, empaque y documentos
Qué hace el ALE-1900

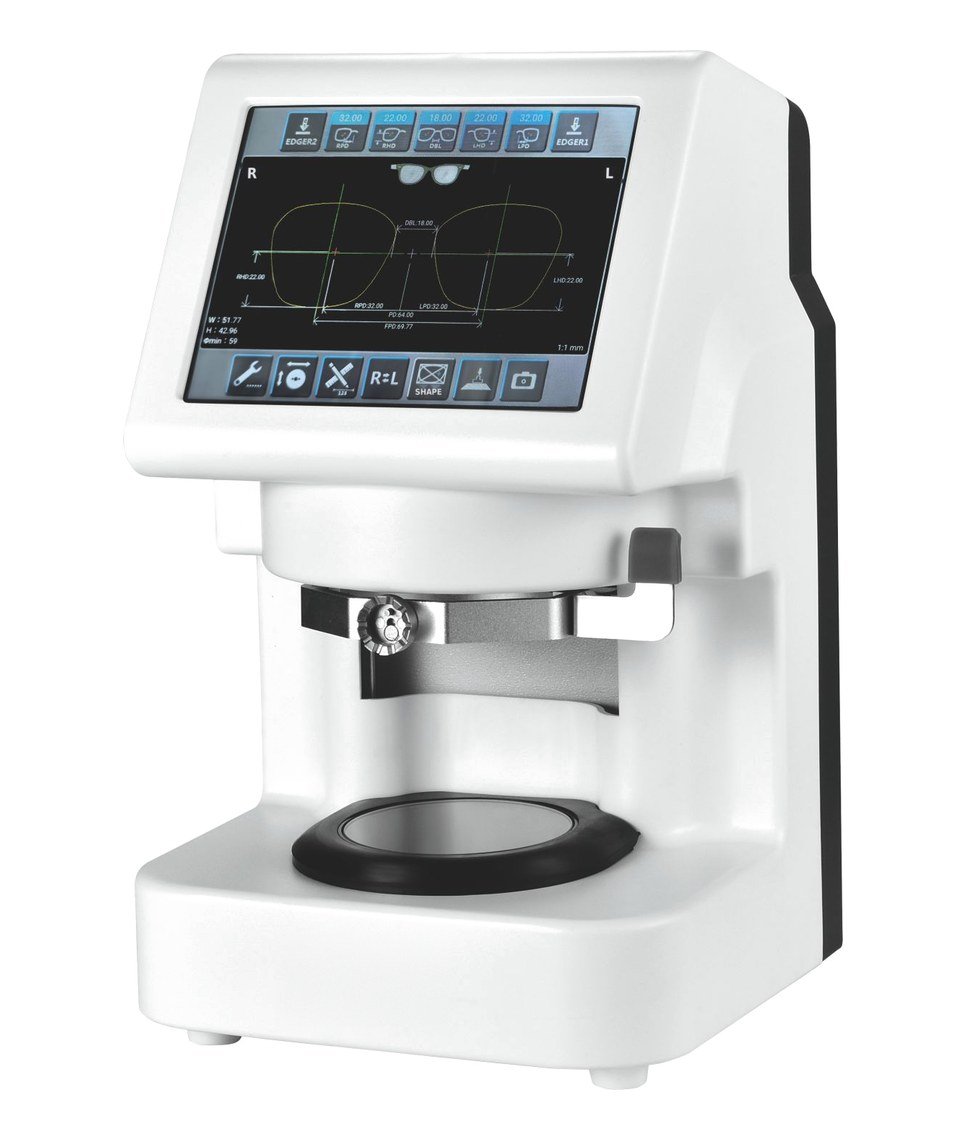

Escaneo y centrado en una sola unidad
Escaneo óptico y centrado integrados. El escáner capta rápidamente la imagen del lente y guía el centrado en tiempo real en su pantalla.
Reconocimiento automático del eje
El escáner reconoce automáticamente el eje del lente durante el escaneo.
Bisel y canto plano
Bisel (canto en punta), bisel pulido y canto plano pulido. También figura un mini bisel.
Posición del bisel seleccionable
La posición del bisel es seleccionable, así que puede desplazar el bisel hacia adelante o hacia atrás según el lente y el armazón.
Sujeción en varias etapas
La presión de sujeción se regula en varias etapas y un mandril giratorio universal sujeta el lente. El disco de desbaste se mantiene firmemente en su lugar.

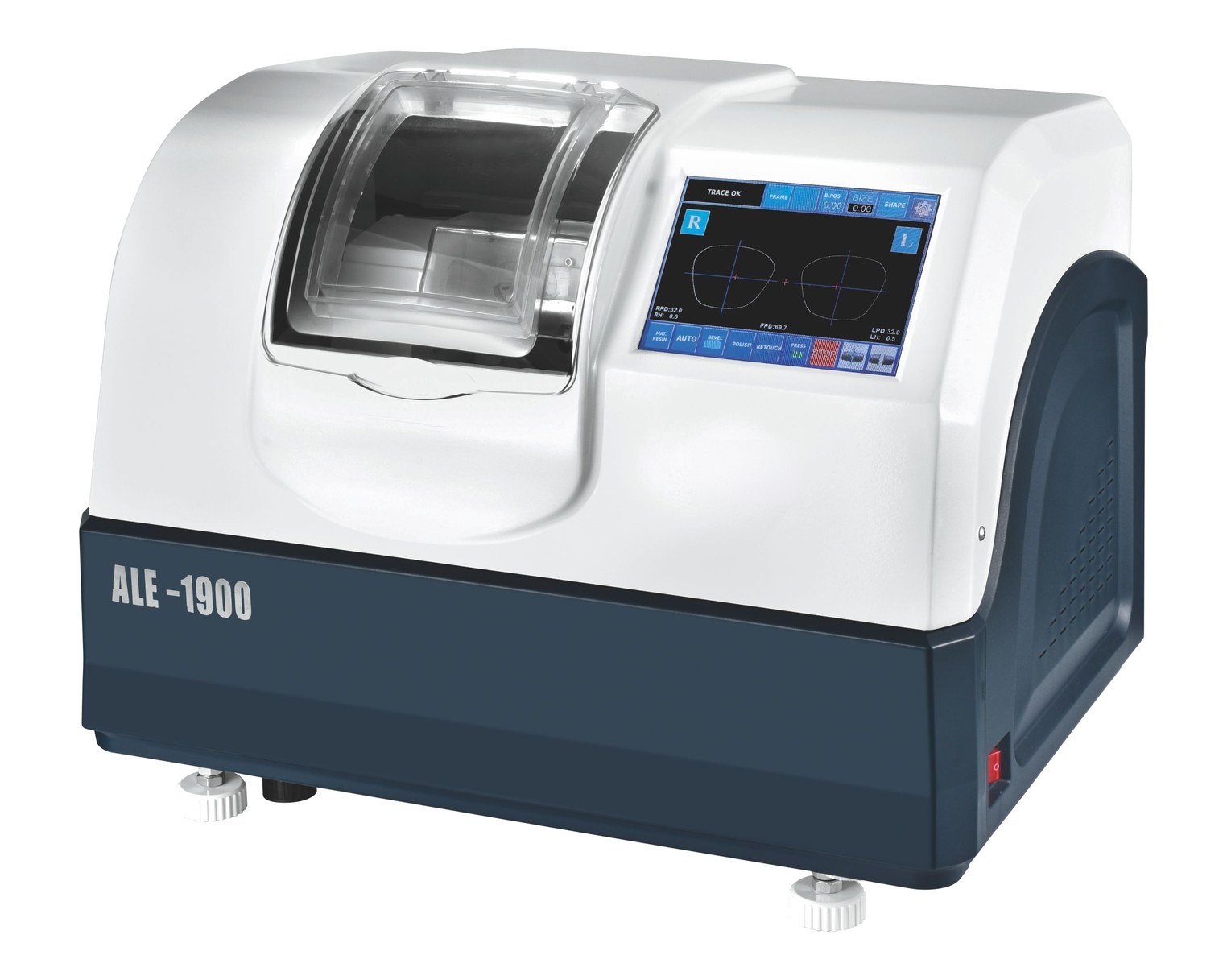

Rueda accionada por servomotor
Un servomotor acciona la rueda de desbaste de Φ100 mm, a unas 5,000 rpm en el desbaste grueso.
ALE-1900 en cifras
Especificaciones publicadas. Todo lo que no figure aquí se confirma por escrito en su cotización; nunca se estima.
La configuración de ruedas se adapta a los materiales de sus lentes. Indíquenos qué materiales bisela y la confirmamos en la cotización.

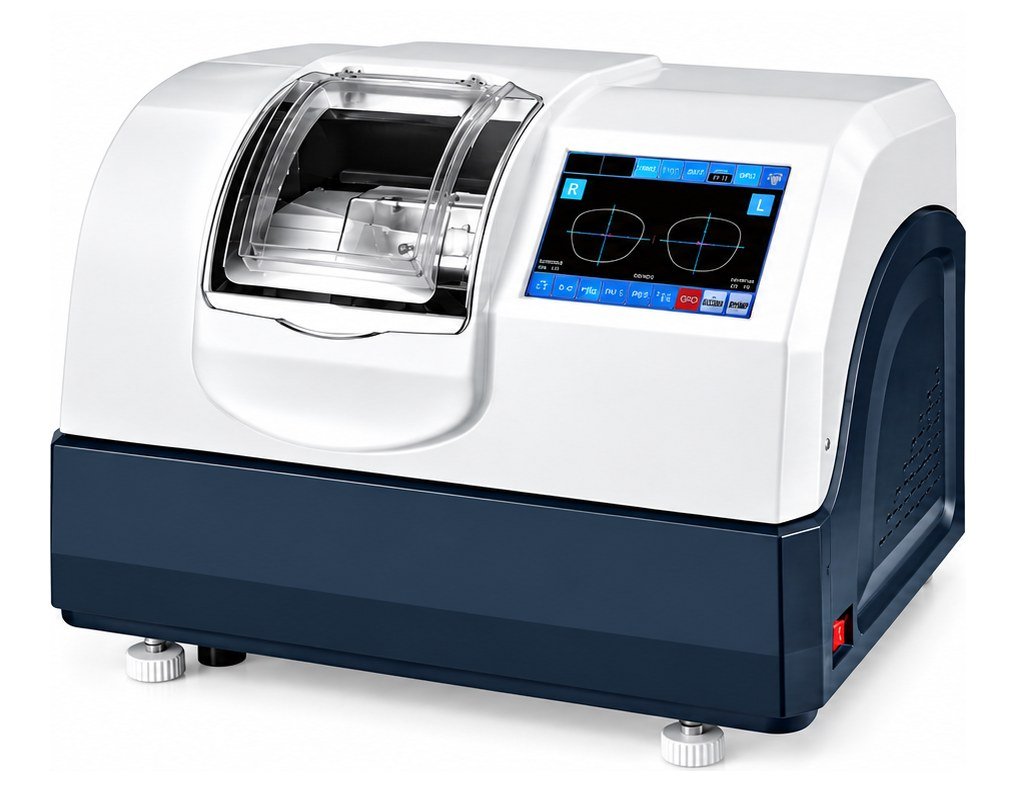

Biseladora
- Rango de diámetro de desbaste
- Φ20–80 mm
- Rueda de desbaste
- Φ100 mm
- Velocidad de desbaste grueso
- aprox. 5,000 rpm
- Modo de canto en punta
- Bisel forzado
- Motor de la rueda
- Servomotor
- Fuerza de sujeción
- Regulación de presión en varias etapas
- Voltaje
- AC 220 V / 50 Hz, 110 V / 60 Hz
- Potencia
- 750 W
- Peso
- 40 kg
- Dimensiones
- 600 × 460 × 470 mm
- Caja de la unidad principal
- 733 × 585 × 615 mm, 45 kg de peso bruto
- Caja de accesorios
- 435 × 332 × 285 mm, 3 kg de peso bruto

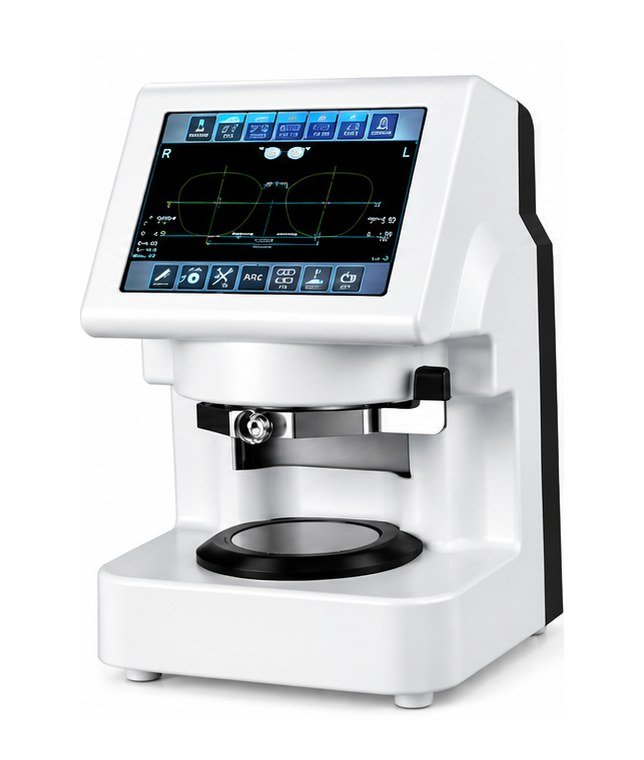

Escáner
- Pantalla
- 8" LCD
- Voltaje
- AC 220 V / 50 Hz, 110 V / 60 Hz
- Potencia
- 80 W
- Peso
- 9 kg
- Dimensiones
- 240 × 220 × 360 mm
- Caja
- 520 × 340 × 357 mm, 9 kg de peso bruto
El ALE-1900 en un laboratorio de acabado
Cómo funciona
Un sistema de biselado realiza tres tareas: lee la forma a la que debe cortarse el lente, posiciona el lente para que el centro óptico quede frente a la pupila (centrado y bloqueo) y desbasta el lente a esa forma. En el ALE-1900, las dos primeras tareas se realizan en la unidad de escaneo, que capta la imagen del lente y muestra el centrado en pantalla; la biseladora se encarga del desbaste.
Normalmente, el desbaste consiste en un corte grueso seguido de una pasada de acabado que forma el perfil del canto: un bisel (canto en punta) para armazones completos o un canto plano para trabajos al aire y semi al aire. Luego, una pasada de pulido deja transparente el canto esmerilado. La presión de sujeción es clave en los lentes con recubrimientos resbaladizos, que pueden girar sobre el bloque y salir fuera de eje; el ALE-1900 permite ajustar la presión por etapas.
El ALE-1900 no ranura ni perfora. Las ópticas que montan armazones semi al aire y al aire añaden una ranuradora y una perforadora al banco de trabajo.
Qué revisar antes de hacer su pedido
- Los materiales de lente que bisela cada semana (CR-39, policarbonato, alto índice, vidrio), para que podamos confirmar el juego de ruedas.
- Los perfiles de canto que necesita: figuran bisel, mini bisel, canto plano y pulido; prevea una ranuradora y una perforadora aparte para armazones semi al aire y al aire.
- Tamaño del lente: el rango de diámetro de desbaste es de Φ20–80 mm.
- Espacio en el banco para dos unidades: 600 × 460 mm para la biseladora más 240 × 220 mm para el escáner, con espacio para el suministro de agua y el drenaje.
- Potencia: 750 W para la biseladora y 80 W para el escáner. Las guías del sector recomiendan un circuito dedicado para la biseladora y no usar extensiones.
- Consumibles para pedir junto con el equipo: adhesivos de bloqueo y ventosas compatibles con el mandril, además de ruedas de repuesto si bisela vidrio.
Buenas prácticas
- Escanee el lente o el lente de presentación (demo) y revise la forma en pantalla.
- Verifique la graduación del lente en el lensómetro y marque el centro óptico.
- Centre y bloquee el lente con el descentramiento que requiere la receta.
- Elija el material del lente, el perfil del canto y la posición del bisel.
- Bisele y, antes de retirar el bloque, compruebe el tamaño contra el armazón.
- Pula, haga el bisel de seguridad si hace falta, monte y realice una revisión final según su norma de tolerancias (ANSI Z80.1 en EE. UU.).
Cuidado y mantenimiento
- Enjuague la cámara de desbaste a diario y cambie el agua con regularidad. Los intervalos publicados van de 15 a 100 trabajos según el tamaño del depósito, los materiales y la filtración, así que siga el manual de la máquina.
- Retire la viruta de policarbonato y alto índice de la cámara y de las almohadillas de sujeción entre un trabajo y otro.
- Aspire el polvo en lugar de soplarlo hacia el mecanismo, y mantenga limpios los sensores.
- Cambie las ruedas que han perdido el filo: una rueda de desbaste gastada tritura en lugar de cortar, lo que eleva la temperatura y astilla el canto.
Fuentes consultadas (en inglés): Edger basics (20/20 Magazine) · Eliminating lens edge fractures (The Optical Journal) · ANSI Z80.1 quick reference (The Vision Council)
Suelen pedirse junto con el ALE-1900
Preguntas sobre el ALE-1900
¿El ALE-1900 ranura o perfora lentes?
Bisela con perfiles de bisel (canto en punta), bisel pulido y canto plano pulido. No ranura ni perfora, así que las ópticas que montan armazones semi al aire y al aire lo combinan con la ranuradora CP-3-800 y la perforadora y ranuradora CP-24A, o eligen el SJG-1000AK, que ranura automáticamente.
¿Qué materiales de lente puede biselar?
El juego de ruedas se adapta a sus materiales. Indíquenos qué bisela (CR-39, policarbonato, alto índice, vidrio) y confirmamos la configuración de ruedas en su cotización.
¿Por qué los lentes con recubrimiento a veces salen fuera de eje?
Las capas superiores hidrofóbicas son resbaladizas, así que el lente puede girar sobre el bloque durante el desbaste. Use adhesivos para lentes con recubrimiento, mantenga los bloques limpios y secos, y reduzca la presión de sujeción según recomiende el fabricante del lente.
¿Cuánto espacio necesita en el banco?
La biseladora mide 600 × 460 × 470 mm (40 kg) y el escáner, 240 × 220 × 360 mm (9 kg). Deje espacio de trabajo a ambos lados y planifique el suministro de agua y el drenaje antes de la entrega.
