TLC-266M1 Caja de pruebas, 266 lentes

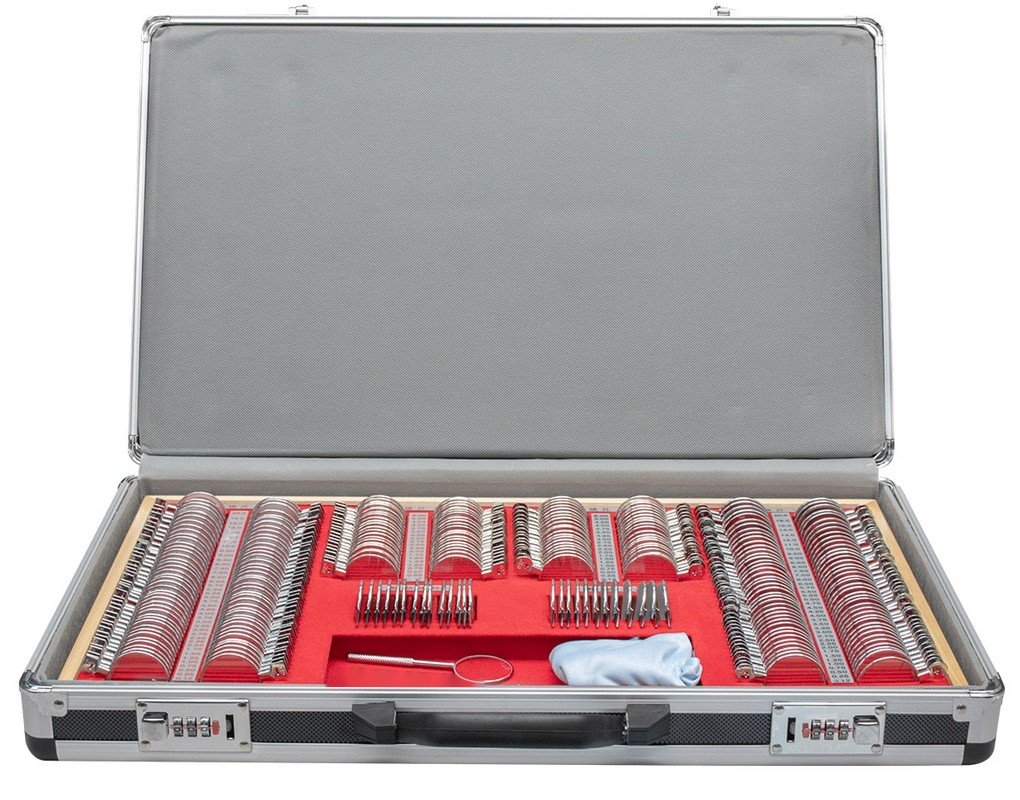

Caja de pruebas óptica de 266 piezas para refracción subjetiva: esferas positivas y negativas de 0.12 a 20.00 D, cilindros positivos y negativos de 0.12 a 6.00 D, prismas de 0.5 a 8 Δ y lentes auxiliares, entre ellos un cilindro cruzado de ±0.25 D. Vidrio óptico en aros metálicos de Ø38 mm con abertura útil de 36 mm, en un estuche rígido con dos cerraduras de combinación.
Entrega, empaque y documentos
Qué incluye la caja TLC-266M1
Esferas hasta ±20 D
Esferas positivas y negativas de 0.12 a 20.00 D: pasos de 0.25 D hasta 6.00 D, pasos de 0.50 D hasta 10.00 D y después 11, 12, 13, 14, 16, 18 y 20 D.
Cilindros hasta ±6 D
Cilindros positivos y negativos de 0.12 a 6.00 D, en pasos de 0.25 D hasta 4.00 D y después 4.50, 5.00 y 6.00 D.
Prismas de 0.5 a 8 Δ
Lentes prismáticos de 0.5, 1, 2, 3, 4, 5, 6, 7 y 8 dioptrías prismáticas.
Lentes auxiliares
Oclusor, agujeros estenopeicos, hendiduras estenopeicas, filtros rojo y verde, varillas de Maddox roja y blanca, lentes neutros (planos), esmerilados y de retícula (cruz), y un cilindro cruzado de ±0.25 D.
Lentes de vidrio con aro metálico
Vidrio óptico de alta transmisión de luz y fácil de limpiar, en aros metálicos de Ø38 mm con abertura útil de 36 mm.
Una ranura para cada lente
Las ranuras ensanchadas facilitan tomar cada lente y lo mantienen protegido; el estuche rígido cierra con dos cerraduras de combinación.
Una mirada de cerca al TLC-266M1

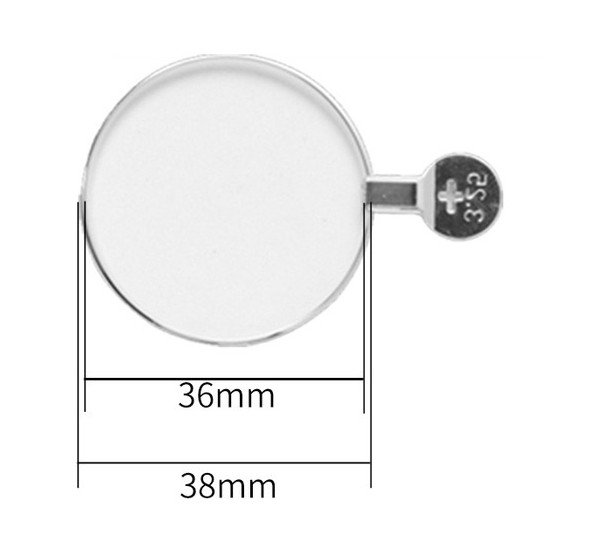

Aros metálicos de Ø38 mm
Lentes de vidrio óptico en aros metálicos de 38 mm de diámetro, con abertura útil de 36 mm y pestaña de sujeción.

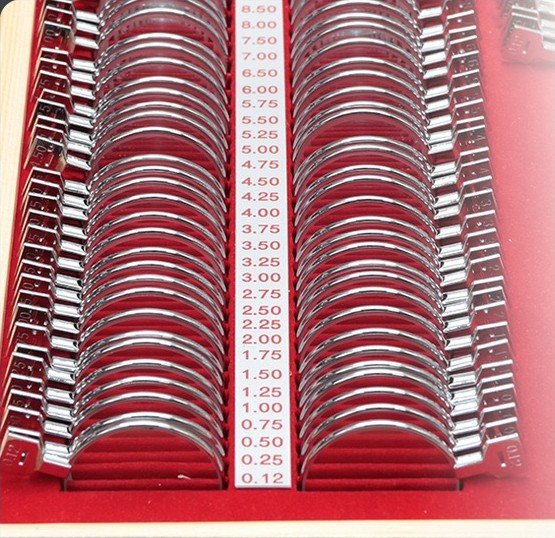

Ranuras ensanchadas
Cada lente tiene su propia ranura ensanchada junto a una etiqueta con su potencia; así se localiza rápido y queda protegido de los lentes contiguos.

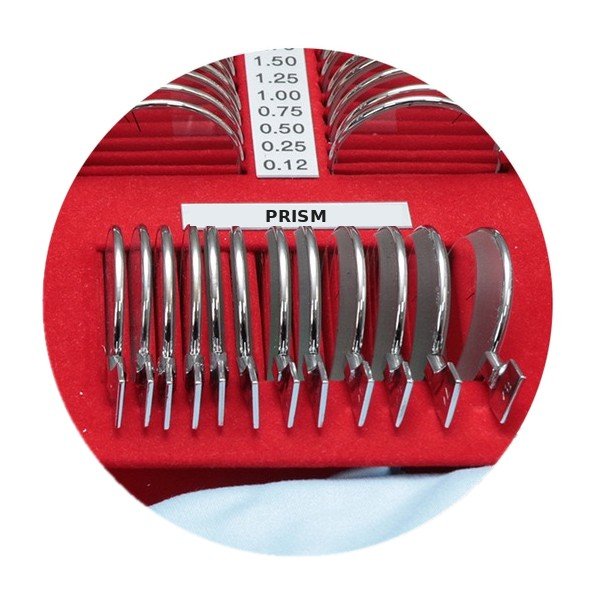

Prismas de 0.5 a 8 Δ
Nueve potencias prismáticas en su propia fila etiquetada: 0.5, 1, 2, 3, 4, 5, 6, 7 y 8 dioptrías prismáticas.

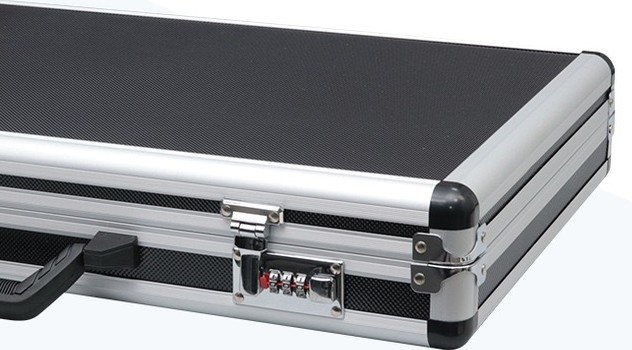

Estuche con cerradura de combinación

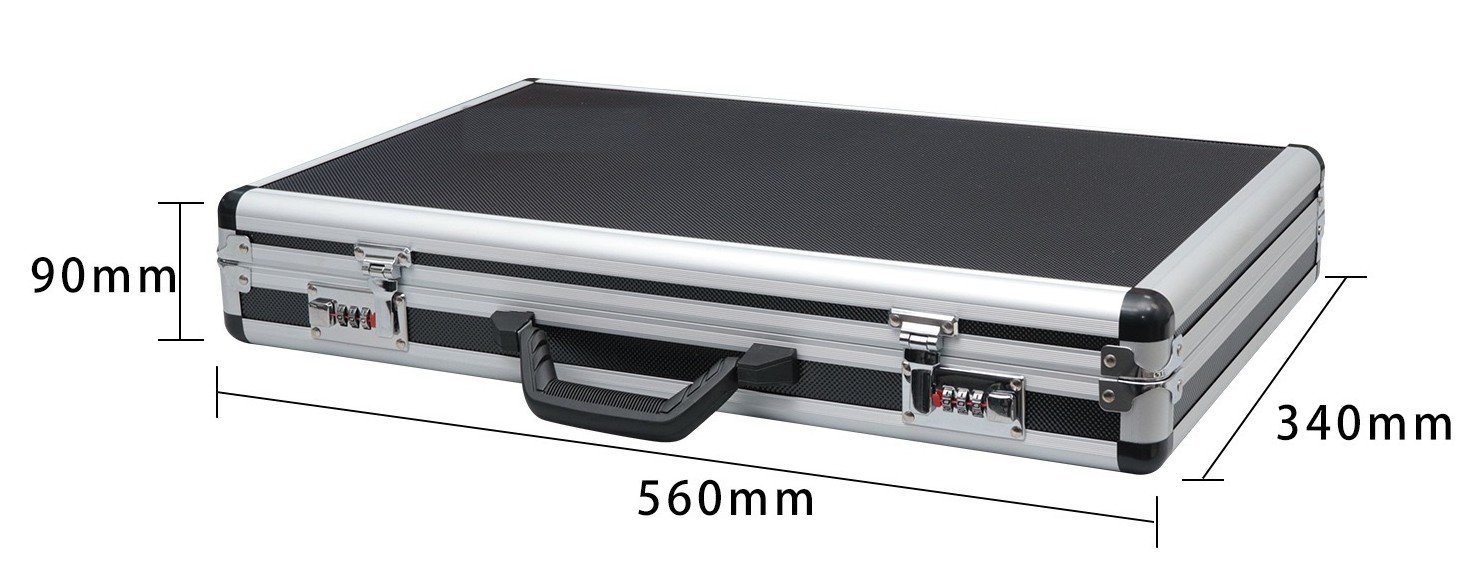

Estuche rígido con dos cerraduras de combinación, 560 × 340 × 90 mm, 6.1 kg con los lentes.
TLC-266M1 en cifras
Especificaciones publicadas. Todo lo que no figure aquí se confirma por escrito en su cotización; nunca se estima.
La lista completa de piezas, lente por lente, se confirma por escrito en su cotización.
TLC-266M1
- Lentes
- 266 piezas
- Rango de esferas
- ±0.12 a ±20.00 D
- Rango de cilindros
- ±0.12 a ±6.00 D
- Prismas
- 0.5 a 8 Δ
- Tamaño del lente
- Ø38 mm exterior, Ø36 mm de abertura útil
- Aros
- Metal
- Material del lente
- Vidrio óptico
- Estuche
- Estuche rígido con dos cerraduras de combinación
- Medidas del estuche
- 560 × 340 × 90 mm
- Peso
- 6.1 kg
Potencias de los lentes
- Esferas, positivas y negativas
- 0.12; 0.25 a 6.00 D en pasos de 0.25 D; 6.50 a 10.00 D en pasos de 0.50 D; 11, 12, 13, 14, 16, 18, 20 D
- Cilindros, positivos y negativos
- 0.12; 0.25 a 4.00 D en pasos de 0.25 D; 4.50, 5.00, 6.00 D
- Prismas
- 0.5, 1 y 2 Δ (dos de cada uno); 3, 4, 5, 6, 7 y 8 Δ (uno de cada uno)
Lentes auxiliares
- Oclusor (B1)
- 1
- Agujero estenopeico (PH 1.5)
- 2
- Hendidura estenopeica (SS 1.5)
- 2
- Filtro verde (GF)
- 1
- Filtro rojo (RF)
- 1
- Varilla de Maddox roja (MR)
- 1
- Varilla de Maddox blanca (WR)
- 1
- Lente neutro (PL)
- 2
- Lente esmerilado (FL)
- 1
- Lente de retícula (CL)
- 2
- Cilindro cruzado ±0.25 D (CC 0.25)
- 1
Cómo elegir y usar una caja de pruebas
Cómo funciona
La caja de pruebas es el repertorio de lentes para la refracción subjetiva. Los lentes se colocan en un armazón de prueba, o se sostienen frente al ojo, para afinar una graduación, probarla antes de fabricar los anteojos o hacer una sobrerrefracción sobre unos anteojos que el paciente ya usa. La norma ISO 9801 establece los requisitos de los lentes de caja de pruebas que se usan para determinar el error refractivo del ojo.
El armazón de prueba es adecuado para pacientes a quienes el foróptero les resulta difícil: niños pequeños, pacientes mayores o con baja visión, usuarios de silla de ruedas y cualquier persona con graduación alta, porque usted puede ver al paciente y ajustar por sí mismo la distancia al vértice. Coloque la esfera más fuerte en la celda posterior, la más cercana al ojo, y anote la distancia al vértice para que los anteojos terminados la reproduzcan; en potencias de ±5.00 D o más, debe figurar en la receta.
Los lentes auxiliares cubren el resto del examen. Si la visión mejora a través del agujero estenopeico, parte del problema es un error refractivo sin corregir. El cilindro cruzado de ±0.25 D afina el eje y la potencia del cilindro; por cada cambio de 0.50 D en el cilindro, cambie la esfera 0.25 D en sentido contrario para mantener el equivalente esférico.
Qué revisar antes de hacer su pedido
- Rangos acordes con las graduaciones que atiende: aquí, esferas hasta ±20.00 D, cilindros hasta ±6.00 D y prismas hasta 8 Δ.
- Tamaño del lente, que debe corresponder a su armazón de prueba: aros de Ø38 mm con abertura útil de 36 mm en el TLC-266M1.
- Material y marcas del aro: aros metálicos con pestaña de sujeción.
- Qué lentes auxiliares incluye, sobre todo el cilindro cruzado y los agujeros estenopeicos.
- Una ranura para cada lente y un estuche con cerradura si la caja se va a transportar.
Buenas prácticas
- Regrese cada lente a su ranura de inmediato, para que la siguiente refracción no empiece buscando lentes.
- Coloque la esfera más fuerte en la celda posterior del armazón de prueba, la más cercana al ojo.
- Mida y anote la distancia al vértice en graduaciones de ±5.00 D o más.
- Después de modificar el cilindro con el cilindro cruzado, reajuste la esfera para mantener el equivalente esférico.
- Verifique en el lensómetro cualquier lente del que tenga dudas antes de confiar en él.
Cuidado y mantenimiento
- Tome los lentes por el aro o la pestaña, no por el vidrio, y límpielos con un paño suave para lentes.
- Mantenga el estuche cerrado y seco cuando no use la caja de pruebas.
- Verifique las potencias en un lensómetro de vez en cuando y reemplace los lentes despostillados o rayados.
Fuentes consultadas (en inglés): ISO 9801:2009, Ophthalmic instruments: trial case lenses (ISO) · Trial frame refraction: more than just “1 or 2?” (Cybersight, Orbis) · Jackson cross cylinder (StatPearls, NCBI Bookshelf) · Visual acuity (StatPearls, NCBI Bookshelf) · Essential course in dispensing, part 14 (Optician)
Suelen pedirse junto con el TLC-266M1
Preguntas sobre el TLC-266M1
¿Qué incluye la caja de 266 piezas?
Esferas positivas y negativas de 0.12 a 20.00 D, cilindros positivos y negativos de 0.12 a 6.00 D, prismas de 0.5 a 8 Δ y lentes auxiliares: un oclusor, agujeros estenopeicos, hendiduras estenopeicas, filtros rojo y verde, varillas de Maddox roja y blanca, lentes neutros (planos), esmerilados y de retícula (cruz), y un cilindro cruzado de ±0.25 D.
¿Los lentes son compatibles con mi armazón de prueba?
Los lentes miden Ø38 mm, con aro metálico. Verifique que su armazón de prueba admita lentes de prueba de 38 mm, o envíenos el modelo y nosotros lo verificamos.
¿Por qué usar un armazón de prueba si ya tengo un foróptero?
Con niños, pacientes con baja visión o en silla de ruedas, y con graduaciones altas, suele ser más fácil trabajar con armazón de prueba, donde usted puede ver al paciente y controlar la distancia al vértice.
¿Cómo mantengo la precisión de la caja de pruebas?
Regrese cada lente a su ranura, mantenga limpio el vidrio y verifique en un lensómetro cualquier lente dudoso.
