UTF-4880A Montura de pruebas universal
Una montura de pruebas universal totalmente ajustable: DP de 48 a 80 mm (24 a 40 mm por ojo), abertura de Ø38 mm para lentes de prueba de tamaño completo, cuatro celdas por ojo, y plaqueta, altura y largo de varillas ajustables. 180 × 95 × 62 mm y 77 g.
Entrega, empaque y documentos
Lo que ajusta el UTF-4880A
DP monocular
Cada lado se mueve por separado, de 24 a 40 mm, sobre una escala milimétrica; de 48 a 80 mm en total.
Cuatro celdas por ojo
Tres celdas adelante y una atrás, con giro de 360° del lente en el anillo interior.
Escalas de eje
Marcadas cada 5°, con valores crecientes en sentido antihorario: izquierda 120°–0°–135°, derecha 45°–180°–60°.
Plaqueta ajustable
Longitud de la plaqueta de 0 a 14 mm y ángulo de 0° a 30°, con una perilla para la altura pupilar.
Varillas ajustables
Largo de varillas de 115 a 150 mm, ajustable con una perilla en cada lado.
Abertura de tamaño completo
Abertura efectiva de Ø38 mm para lentes de prueba de abertura completa.
Una mirada de cerca al UTF-4880A

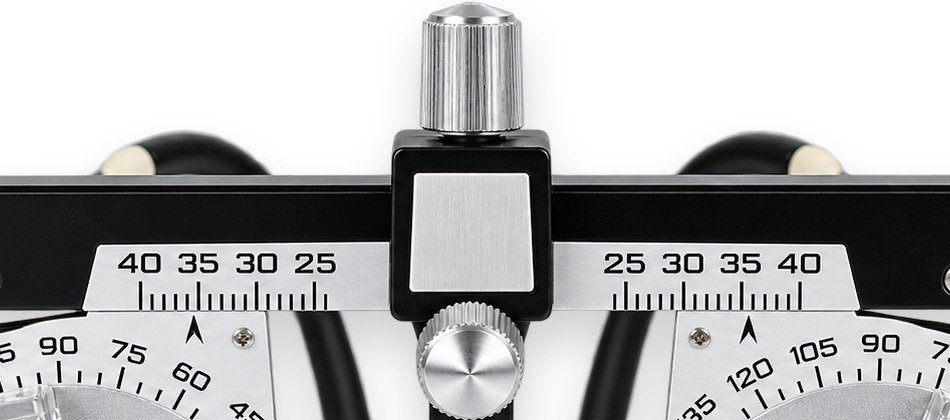

Escala de DP para cada ojo
Ajuste la DP monocular de 24 a 40 mm en cada ojo, de 48 a 80 mm en total, en escalas marcadas cada milímetro.

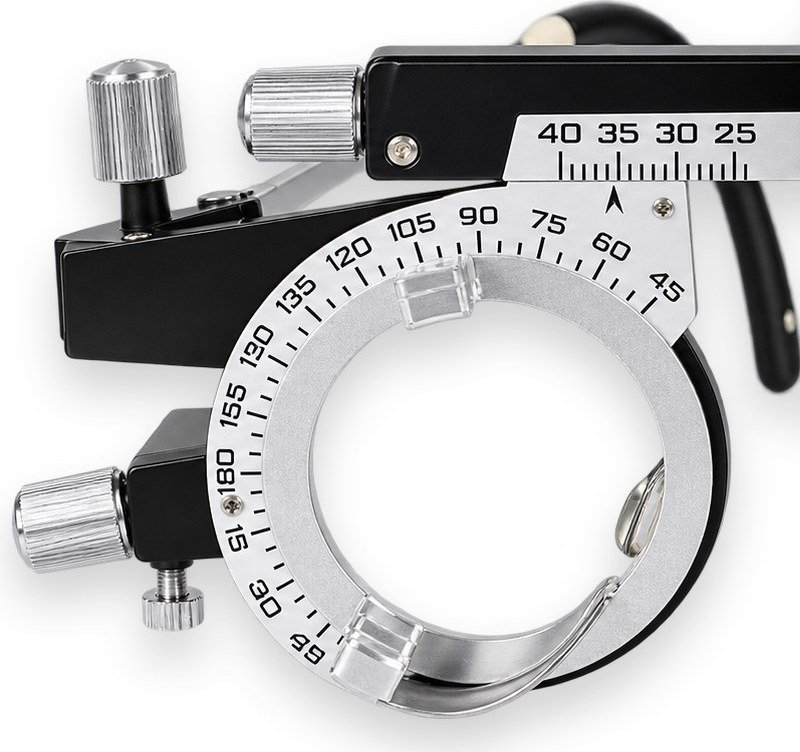

Escala de eje y celdas
Escalas de eje marcadas cada 5°, abertura de Ø38 mm y cuatro celdas por ojo: tres adelante y una atrás.

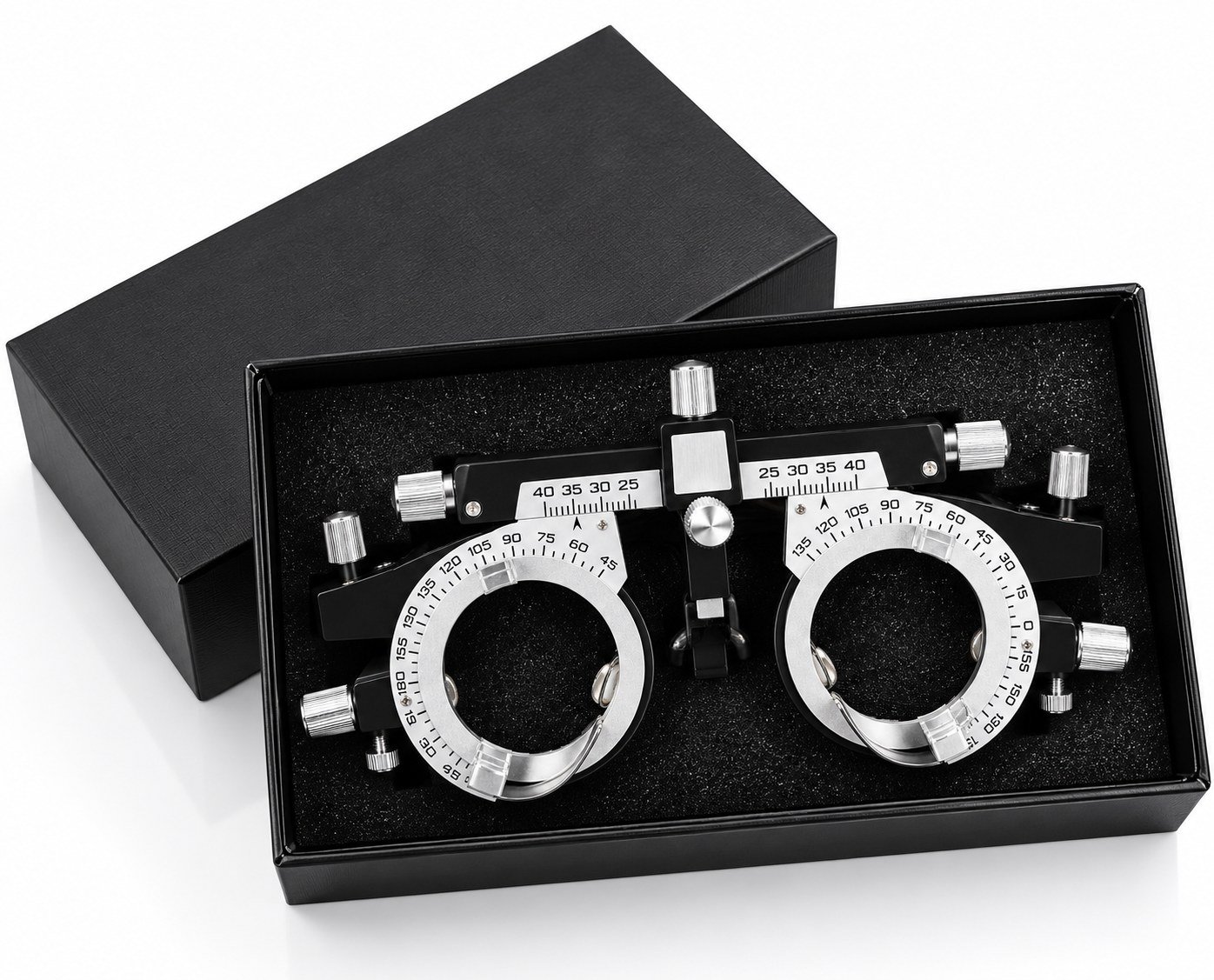

En caja
Se entrega en una caja con interior de espuma que evita que la montura se golpee dentro de un cajón.
UTF-4880A en cifras
Especificaciones publicadas. Todo lo que no figure aquí se confirma por escrito en su cotización; nunca se estima.
UTF-4880A
- Rango de DP
- 48–80 mm binocular; 24–40 mm por ojo; escala de 1 mm
- Escala de eje
- Izquierda 120°–0°–135°, derecha 45°–180°–60°, sentido antihorario, cada 5°
- Abertura efectiva
- Ø38 mm
- Celdas por ojo
- 4 (3 adelante, 1 atrás)
- Giro del lente
- 360°
- Falta de paralelismo del eje del lente
- ≤ 2.5°
- Centro óptico frente a centro geométrico
- ≤ 0.5 mm
- Desplazamiento del lente respecto al centro del armazón
- ≤ 0.3 mm
- Plaqueta
- Longitud 0–14 mm, ángulo 0°–30°
- Largo de varillas
- 115–150 mm
- Dimensiones
- 180 × 95 × 62 mm
- Peso neto
- 77 g
Cómo elegir y usar un armazón de prueba
Cómo funciona
Un armazón de prueba sostiene los lentes de prueba frente a los ojos del paciente a una distancia y un ángulo controlados. Ajuste la DP para que el centro de cada lente quede frente a la pupila, ajuste la altura y regule la plaqueta y las varillas para que el armazón quede nivelado.
El armazón de prueba es adecuado para pacientes a quienes se les dificulta el foróptero: niños pequeños, pacientes mayores y con baja visión, usuarios de silla de ruedas y graduaciones altas, porque usted puede ver al paciente y ajustar la distancia al vértice por su cuenta. Coloque la esfera más fuerte en la celda posterior, la más cercana al ojo, y registre la distancia al vértice; para potencias de ±5.00 D en adelante, debe indicarse en la receta.
Los armazones de prueba también se usan para que el paciente pruebe una nueva graduación en condiciones reales, caminando o leyendo, antes de fabricar los anteojos.
Qué revisar antes de hacer su pedido
- Rango de DP en relación con sus pacientes: de 48 a 80 mm en este modelo.
- Abertura: Ø38 mm admite lentes de prueba de abertura completa.
- Número de celdas por ojo: cuatro en este modelo, tres adelante y una atrás.
- Ajuste de plaqueta y varillas para rostros pequeños y grandes.
Buenas prácticas
- Ajuste cada DP monocular antes de colocar los lentes.
- Nivele el armazón con la perilla de altura y la plaqueta.
- Coloque la esfera más fuerte en la celda posterior y luego ajuste el eje del cilindro en la escala.
- Mida y anote la distancia al vértice en graduaciones de ±5.00 D o más.
Cuidado y mantenimiento
- Limpie el armazón después de cada paciente, sobre todo la plaqueta.
- No fuerce las perillas más allá de sus topes.
- Guarde el armazón en su caja.
Fuentes consultadas (en inglés): Trial frame refraction: more than just “1 or 2?” (Cybersight, Orbis) · Essential course in dispensing, part 14 (Optician) · Jackson cross cylinder (StatPearls, NCBI Bookshelf)
Suelen pedirse junto con el UTF-4880A
Preguntas sobre el UTF-4880A
¿Qué lentes de prueba son compatibles con el UTF-4880A?
Lentes de prueba con aros de Ø38 mm, como nuestras cajas TLC-266 y el TLC-232P; la abertura efectiva es de Ø38 mm.
¿Puedo ajustar una DP distinta para cada ojo?
Sí. Cada lado se mueve por separado, de 24 a 40 mm.
¿Cuántos lentes puedo superponer?
Cuatro por ojo: tres en las celdas delanteras y uno en la celda posterior.
¿Sirve para niños?
La DP comienza en 48 mm, y la plaqueta y las varillas son ajustables. Para rostros muy pequeños, compare el rango de DP con el de sus pacientes.
