Cajas de pruebas, cilindros cruzados y prismas
Cajas de pruebas para la refracción subjetiva en la óptica, desde un juego de 68 lentes hasta cajas completas de 266 lentes con aros metálicos o plásticos, además de cilindros cruzados de Jackson y un juego de 48 prismas.
Cada cifra es una especificación publicada; lo que no aparece se confirma en su cotización.
Cinco cajas de pruebas
Cuatro cajas de 266 lentes que difieren en aros, abertura, charola y maletín, y una caja compacta de 68 lentes.
TLC-266M1
Caja de pruebas, 266 lentes de vidrio con aro metálico, esferas hasta ±20 D.- Lentes
- 266
- Aros
- Metal
- Esferas
- ±0.12 a ±20.00 D
- Estuche
- Cerradura de combinación, 560 × 340 × 90 mm
TLC-266M2
Kit de 266 lentes de prueba, aros rojos y negros con código de color.- Lentes
- 266
- Aros
- Metal con código de colores
- Bandeja
- Resina o madera
- Estuche
- Aluminio o piel
TLC-266M3
Caja de pruebas de 266 lentes, aros dorados y plateados.- Lentes
- 266
- Aros
- Metal dorado y plateado
- Bandeja
- Resina o madera
- Estuche
- Aluminio o piel

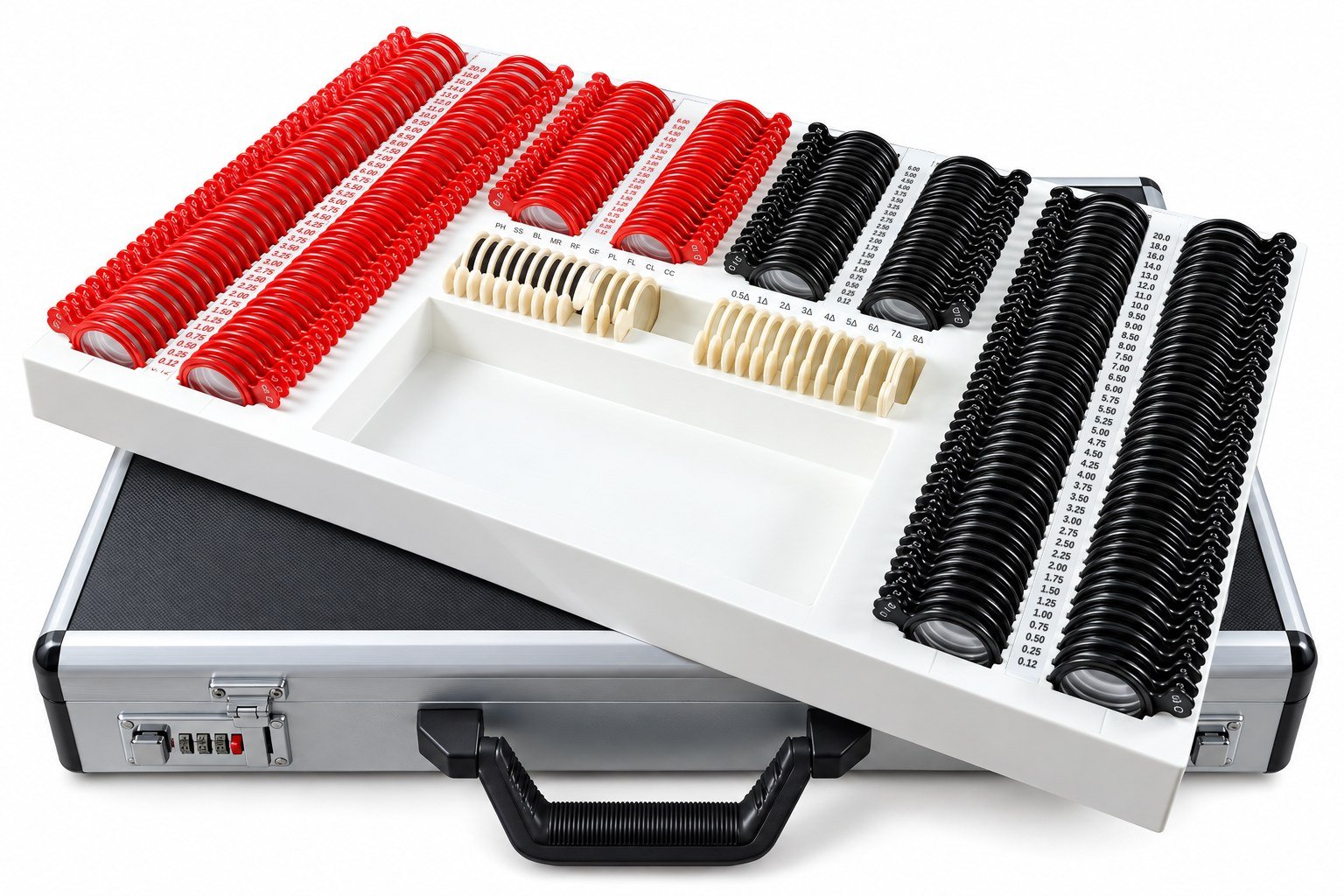

TLC-232P
Caja de 266 lentes de prueba, aros de plástico rojos y negros, abertura de Ø30 mm.- Lentes
- 266 (266A o 266B)
- Aros
- Plástico con código de colores
- Abertura
- Ø30 mm
- Estuche
- Aluminio, charola de resina
JP-68
Caja de pruebas compacta de 68 lentes, abertura de Ø36 o Ø26 mm.- Lentes
- 68
- Aros
- Metal o plástico
- Abertura
- Ø36 o Ø26 mm
- Estuche
- Piel, charola de madera
¿Qué caja de pruebas elegir?
Las cajas de 266 lentes tienen las mismas potencias (el TLC-232P también viene como 266B); elija según el tipo de aro, la abertura, la charola y el maletín.
| TLC-266M1 | TLC-266M2 | TLC-266M3 | TLC-232P | JP-68 | |
|---|---|---|---|---|---|
| Lentes | 266 | 266 | 266 | 266 (266A o 266B) | 68 |
| Esferas | ±0.12 a ±20.00 D | ±0.12 a ±20.00 D | ±0.12 a ±20.00 D | hasta ±20.00 D (266B: hasta +12.00 D) | Según cotización |
| Cilindros | ±0.12 a ±6.00 D | ±0.12 a ±6.00 D | ±0.12 a ±6.00 D | ±0.12 a ±6.00 D | Según cotización |
| Prismas | 0.5 a 8 Δ | 0.5 a 8 Δ | 0.5 a 8 Δ | 0.5 a 8 Δ | |
| Abertura útil / exterior | Ø36 / Ø38 mm | Ø36 / Ø38 mm | Ø36 / Ø38 mm | Ø30 / Ø38 mm | Ø36 o Ø26 / Ø38 mm |
| Aros | Metal | Metal con código de colores | Metal dorado y plateado | Plástico con código de colores | Metal o plástico |
| Charola y maletín | Charola ranurada, maletín con cerradura de combinación | Resina o madera; aluminio o piel | Resina o madera; aluminio o piel | Resina; aluminio | Madera; piel |
Cilindros cruzados y prismas
CC-02 / CC-03 / CC-04
Cilindros cruzados de Jackson, juegos de 2, 3 o 4, ±0.25 a ±1.00 D.- Modelos
- CC-02 / CC-03 / CC-04
- Cilindros por estuche
- 2, 3 o 4
- Potencias
- ±0.25 a ±1.00 D
- Estuche
- Aluminio
PR-48
48 prismas sueltos, 0.25 a 10 Δ, estuche de aluminio.- Prismas
- 48
- Rango
- 0.25 a 10 Δ
- Aros
- Plástico blanco
- Estuche
- Aluminio, charola de madera
Cómo usar bien los lentes de prueba
Cuándo ayuda una caja de pruebas
Un armazón de prueba y lentes de prueba son adecuados para pacientes a quienes se les dificulta el foróptero: niños pequeños, pacientes mayores y con baja visión, usuarios de silla de ruedas y graduaciones altas, porque usted puede ver al paciente y fijar la distancia al vértice. También se usan para mostrar una graduación nueva antes de fabricar los anteojos.
Distancia al vértice
Coloque la esfera de mayor potencia en la celda posterior, la más cercana al ojo, y anote la distancia al vértice. En potencias de ±5.00 D o más, debe figurar en la receta.
Cilindros cruzados
Un cilindro cruzado de Jackson afina el eje y la potencia del cilindro. Por cada cambio de 0.50 D en el cilindro, modifique la esfera 0.25 D en sentido contrario para mantener el equivalente esférico.
Normas
La ISO 9801 establece los requisitos para los lentes de caja de pruebas, de abertura completa y reducida, que se usan para determinar el error refractivo del ojo.
Fuentes consultadas (en inglés): ISO 9801:2009, Ophthalmic instruments: trial case lenses (ISO) · Trial frame refraction: more than just “1 or 2?” (Cybersight, Orbis) · Jackson cross cylinder (StatPearls, NCBI Bookshelf) · Essential course in dispensing, part 14 (Optician)
Preguntas frecuentes sobre lentes de prueba
¿Qué diferencia hay entre las tres cajas de 266 lentes?
Las potencias de los lentes son las mismas. El TLC-266M1 tiene aros metálicos en un maletín con cerradura de combinación; el TLC-266M2 tiene aros metálicos con código de colores y el TLC-266M3, aros metálicos dorados y plateados, cada uno con charola de resina o de madera y maletín de aluminio o de piel.
¿Los lentes son compatibles con mi armazón de prueba?
Los lentes de prueba miden Ø38 mm de diámetro. Verifique que su armazón de prueba admita lentes de prueba de 38 mm, o envíenos el modelo y lo verificamos por usted.
¿Necesito un cilindro cruzado aparte si mi caja ya trae uno?
Cada caja de 266 lentes incluye un cilindro cruzado. Los juegos CC-02, CC-03 y CC-04 añaden cilindros cruzados de mano en más potencias, hasta ±1.00 D.
¿Incluye armazón de prueba?
No de serie. Agregue uno de nuestros armazones de prueba al mismo pedido.
