CP-5DT Centrador y bloqueador de lentes
Un centrador de lentes con iluminación LED y pantalla de visualización sin paralaje. Coloque el lente sobre la mesa transparente con escala, ajuste el descentrado y presione la ventosa sobre el lente en el punto correcto antes de que pase a la biseladora. Dos cabezales intercambiables para ventosas se adaptan a las ventosas que usan la mayoría de las biseladoras, y admite lentes bifocales.
Entrega, empaque y documentos
Qué hace el CP-5DT
Centrado y descentrado
Posicione el lente por su centro óptico o su segmento sobre la mesa con escala, desplazado para que el centro quede frente a la pupila una vez cortado.
Bloqueo
Presione la ventosa sobre el lente en ese punto, para que la biseladora corte la forma en el lugar y el eje correctos.
Pantalla sin paralaje
Revise el centrado en una pantalla de visualización que muestra la escala sin paralaje ni distorsión.
Iluminación LED
Iluminación LED de bajo consumo para un posicionamiento preciso.
Dos cabezales para ventosas
Cabezal pequeño para ventosas tipo barra (de serie) y cabezal grande para ventosas ranuradas; se adaptan a las ventosas de la mayoría de las biseladoras.
Monofocales y bifocales
Centra lentes monofocales y bifocales.
Una mirada de cerca al CP-5DT

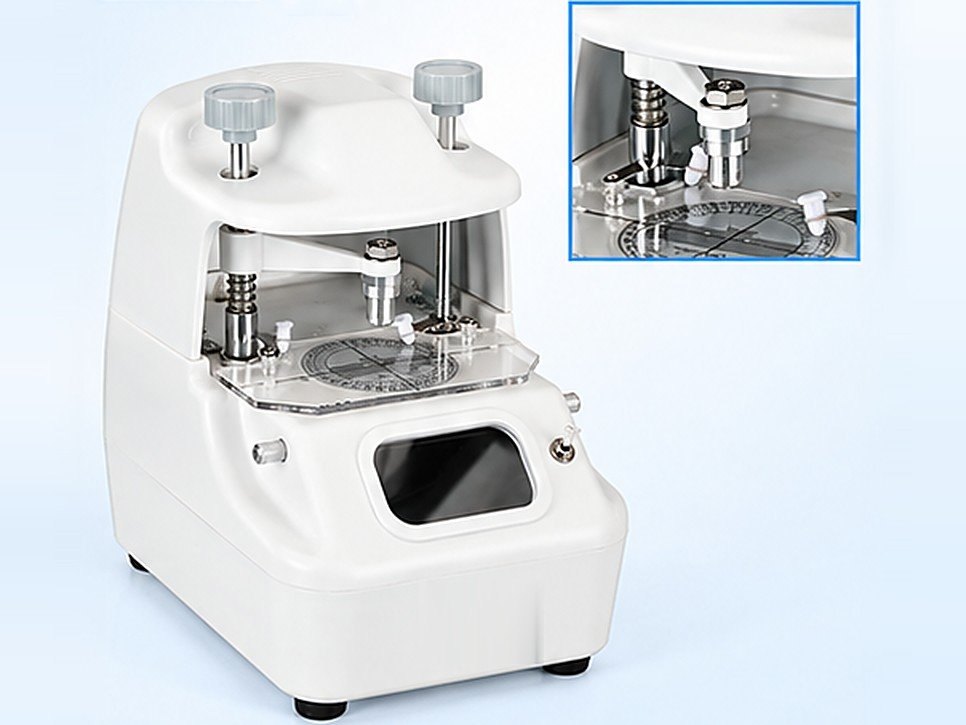

Iluminación LED
La iluminación LED sobre la zona de centrado hace que las marcas se vean con facilidad para un posicionamiento preciso, y consume poca energía.

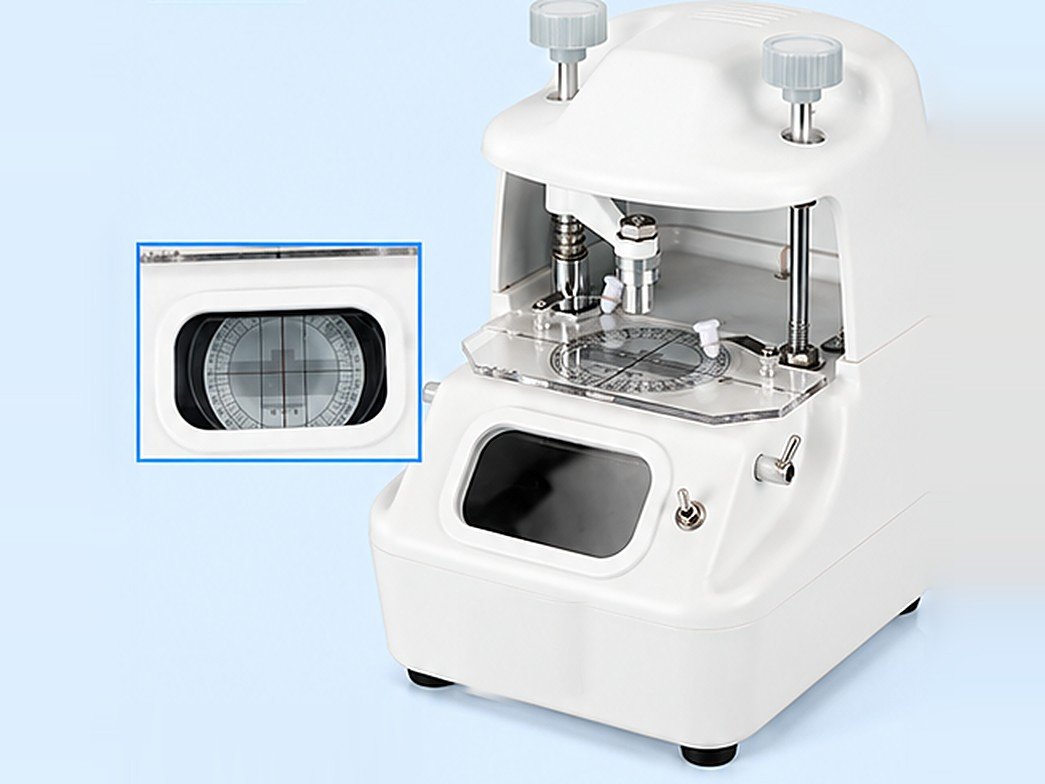

Pantalla sin paralaje
La pantalla de visualización muestra el lente sobre la escala sin paralaje ni distorsión, para un centrado más preciso.

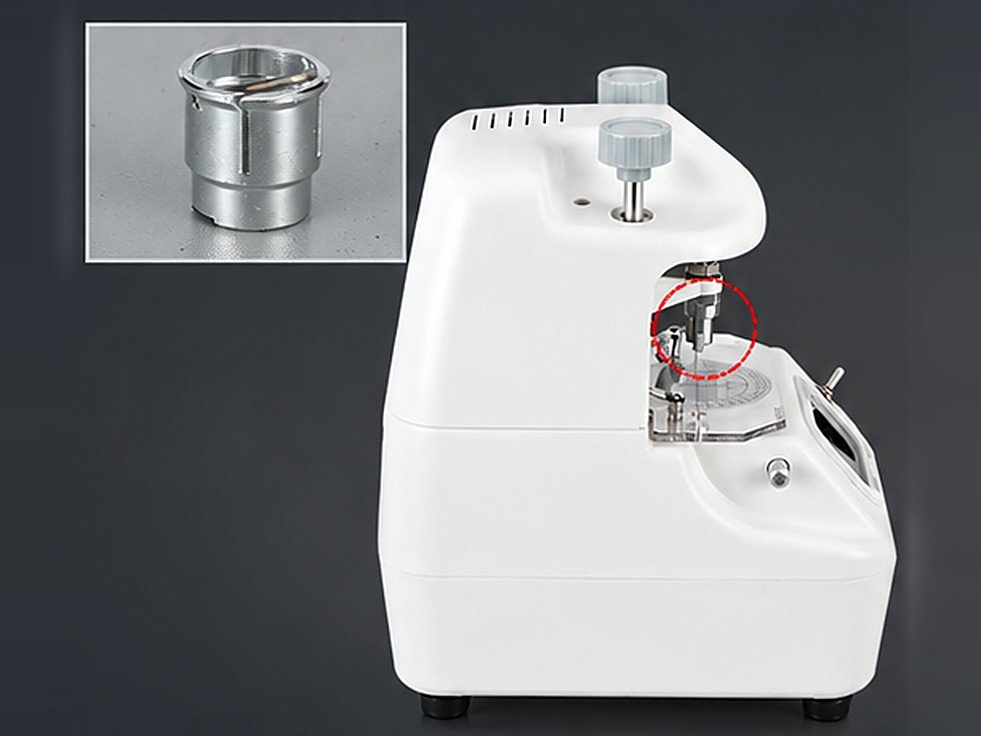

Dos cabezales para ventosas
De serie viene montado un cabezal pequeño para ventosas tipo barra; un cabezal grande admite ventosas ranuradas. Juntos se adaptan a las ventosas que usan la mayoría de las biseladoras.

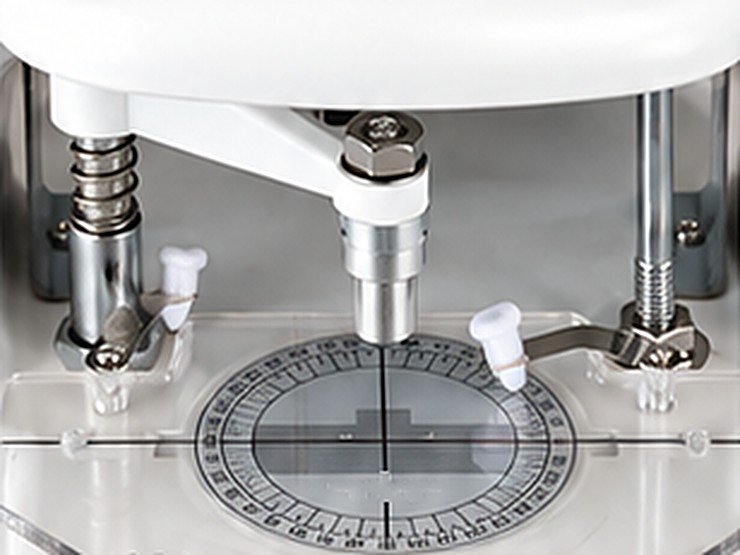

Mesa de centrado transparente
Una mesa transparente con escala angular para ajustar el eje y el descentrado antes del bloqueo.
CP-5DT en cifras
Especificaciones publicadas. Todo lo que no figure aquí se confirma por escrito en su cotización; nunca se estima.
El CP-5D comparte esta especificación.
CP-5DT
- Iluminación
- LED
- Pantalla de visualización
- Sin paralaje
- Cabezales para ventosas
- Cabezal pequeño para ventosas tipo barra (de serie); cabezal grande para ventosas ranuradas
- Lentes
- Monofocal, bifocal
- Voltaje
- AC 220 V / 50 Hz (110 V / 60 Hz bajo pedido)
- Potencia
- 3 W
- Dimensiones (ancho × fondo × alto)
- 160 × 240 × 260 mm
- Peso neto
- 2.3 kg
- Dimensiones del empaque
- 295 × 210 × 300 mm
- Peso con empaque
- 2.88 kg
Centrado y bloqueo, paso a paso
Cómo funciona
Antes del biselado, el lente debe posicionarse de modo que su centro óptico (monofocal) o su segmento (bifocal) quede frente a la pupila una vez cortado a la forma del armazón. Eso es el centrado y el descentrado. Después, el bloqueo fija una ventosa o un bloque en esa posición, para que la biseladora corte la forma en el lugar y el eje correctos.
En monofocales, el descentrado por ojo es la DP del armazón menos la DP del paciente, dividida entre dos. Con una DP del armazón de 72 mm y una DP del paciente de 64 mm, cada lente se desplaza 4 mm hacia adentro. Con DP monoculares, use la mitad de la DP del armazón menos cada DP monocular. Los progresivos se centran a partir de la cruz de montaje, con la DP monocular y la altura de montaje.
La precisión es importante porque un lente descentrado genera prisma. Según la regla de Prentice, el prisma es igual al descentrado en centímetros multiplicado por la potencia del lente, así que un error de 1 mm en un lente de 4 D produce 0.4 dioptrías prismáticas. Una pantalla sin paralaje ayuda en esto: la escala se lee de frente, no en ángulo.
Qué revisar antes de hacer su pedido
- Compatibilidad de las ventosas con el mandril de su biseladora; es el desajuste más común. El CP-5DT tiene dos cabezales, para ventosas tipo barra y ranuradas.
- Una escala legible e iluminada de manera uniforme, y una pantalla de visualización sin paralaje.
- Cómo va a centrar bifocales y progresivos.
- Voltaje: 220 V de serie; pida con anticipación las versiones de 110 V.
- Ventosas y adhesivos de repuesto para lentes con recubrimiento.
Buenas prácticas
- Verifique el lente en el lensómetro y marque el centro óptico.
- Calcule el descentrado de cada ojo.
- Coloque el lente en la mesa con escala con ese desplazamiento, nivelado con la línea de 180°, y compruébelo en la pantalla de visualización.
- Monte el cabezal adecuado para las ventosas de su biseladora.
- Aplique una ventosa limpia y seca en la superficie frontal; luego bisele y compruebe el ajuste antes de retirarla.
Cuidado y mantenimiento
- Mantenga limpias la mesa de centrado y la pantalla de visualización.
- De vez en cuando, compruebe el cero de la escala con un lente conocido.
- Reemplace las ventosas desgastadas; son consumibles.
- Limpie los lentes con alcohol isopropílico antes del bloqueo, sobre todo los de policarbonato; evite la acetona.
Fuentes consultadas (en inglés): Layout basics for single vision edging (OpticianWorks) · Blockers (OpticianWorks) · Adjusting optical centers (20/20 Magazine)
Suelen pedirse junto con el CP-5DT
Preguntas sobre el CP-5DT
¿Qué ajusta realmente un centrador?
El descentrado horizontal, la posición vertical (centro óptico o altura del segmento) y el eje, para que el lente terminado no induzca un prisma no deseado.
¿Con qué cabezal para ventosas viene?
De serie viene montado el cabezal pequeño para ventosas tipo barra. También está disponible un cabezal grande para ventosas ranuradas, y juntos se adaptan a las ventosas que usan la mayoría de las biseladoras.
¿Qué tan preciso debe ser el centrado?
En EE. UU., la norma ANSI Z80.1 limita el prisma no deseado en el punto de referencia prismático a unas 0.33 dioptrías prismáticas y sitúa la cruz de montaje de los progresivos dentro de ±1.0 mm. Su norma local puede ser distinta.
¿Funciona con 110 V?
La versión estándar es de AC 220 V / 50 Hz. La versión de 110 V / 60 Hz se fabrica bajo pedido, así que indíquenos su voltaje al solicitar la cotización.
¿Tienen ventosas para mi biseladora?
Nuestra lista de Herramientas y repuestos incluye ventosas para biseladoras Nidek, Briot, Weco, Topcon y Takubo, además de adhesivos de bloqueo en varios tamaños.
