UTF-5470A Armazón de prueba óptico
Un armazón de prueba óptico compacto con dial central de DP de 54 a 70 mm, abertura de Ø38 mm para lentes de prueba de tamaño completo, cuatro celdas por ojo, escalas de eje negras, plaqueta ajustable y varillas de 140 a 170 mm. Se entrega en caja.
Entrega, empaque y documentos
Lo que ajusta el UTF-5470A
Dial de DP
Un solo dial central ajusta la DP de 54 a 70 mm, sobre una escala de 1 mm.
Cuatro celdas por ojo
Tres celdas adelante y una atrás, con giro de 360° del lente en el anillo interior.
Escalas de eje
Escalas negras marcadas cada 5°, con valores crecientes en sentido antihorario: 165°–0°–180°–25° en ambos lados.

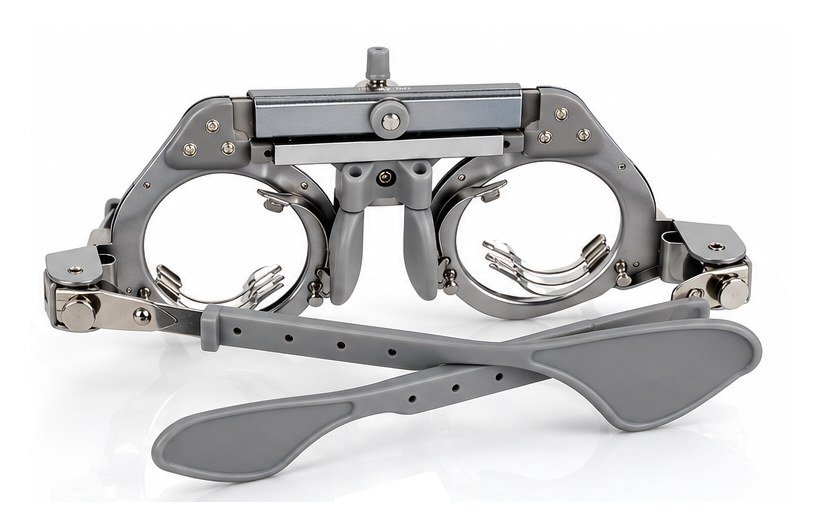

Plaqueta ajustable
La plaqueta se extiende 2 mm, se ensancha 2 mm y se inclina de 0° a 180°.
Varillas ajustables
Largo de varillas de 140 a 170 mm.
Abertura de tamaño completo
Abertura efectiva de Ø38 mm para lentes de prueba de abertura completa.
Una mirada de cerca al UTF-5470A

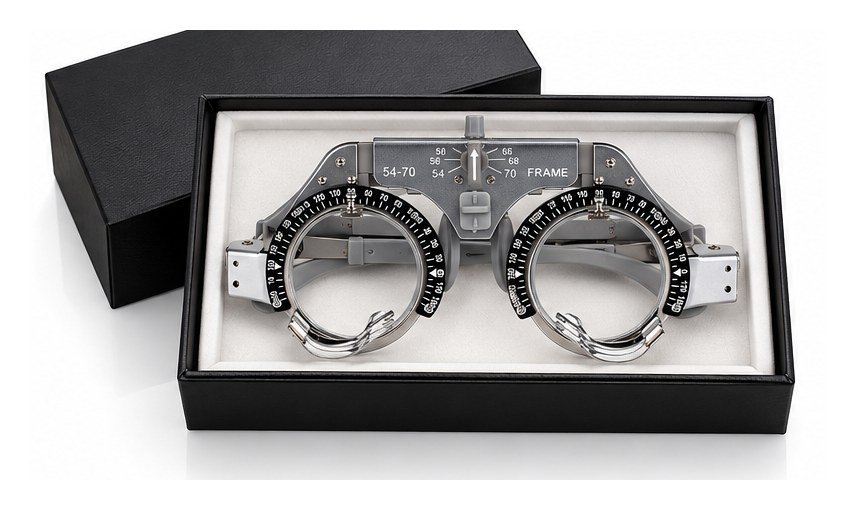

Dial de DP, 54–70 mm
Ajuste la DP en el dial central, marcado de 54 a 70 mm, con escalas de eje negras en ambas celdas.
Cuatro celdas por ojo
Tres celdas adelante y una atrás, con abertura de Ø38 mm.

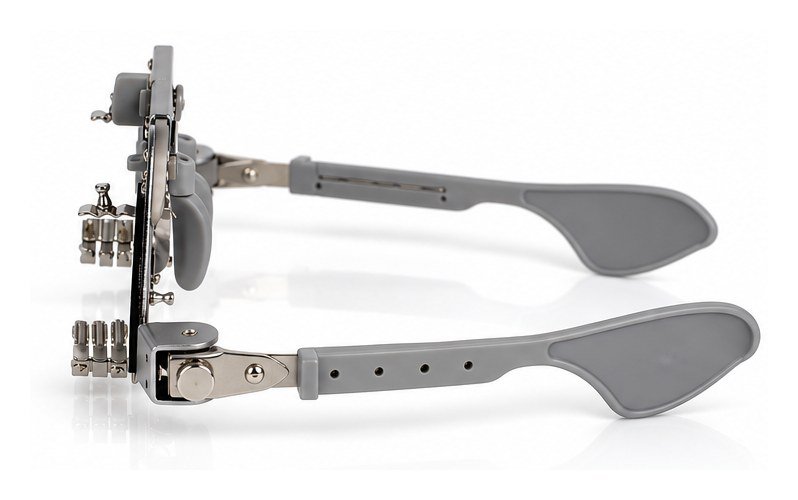

Varillas ajustables
Largo de varillas de 140 a 170 mm, con plaqueta ajustable.
UTF-5470A en cifras
Especificaciones publicadas. Todo lo que no figure aquí se confirma por escrito en su cotización; nunca se estima.
El peso, las dimensiones y la tolerancia entre centro óptico y centro geométrico se confirman por escrito en su cotización.
UTF-5470A
- Rango de DP
- 54–70 mm; escala de 1 mm
- Escala de eje
- 165°–0°–180°–25° en ambos lados, sentido antihorario, cada 5°
- Abertura efectiva
- Ø38 mm
- Celdas por ojo
- 4 (3 adelante, 1 atrás)
- Giro del lente
- 360°
- Falta de paralelismo del eje del lente
- ≤ 2.5°
- Desplazamiento del lente respecto al centro del armazón
- ≤ 0.3 mm
- Plaqueta
- Longitud +2 mm, ancho +2 mm, ángulo 0°–180°
- Largo de varillas
- 140–170 mm
Cómo elegir y usar un armazón de prueba
Cómo funciona
Un armazón de prueba sostiene los lentes de prueba frente a los ojos del paciente a una distancia y un ángulo controlados. Ajuste la DP para que el centro de cada lente quede frente a la pupila, ajuste la altura y regule la plaqueta y las varillas para que el armazón quede nivelado.
El armazón de prueba es adecuado para pacientes a quienes se les dificulta el foróptero: niños pequeños, pacientes mayores y con baja visión, usuarios de silla de ruedas y graduaciones altas, porque usted puede ver al paciente y ajustar la distancia al vértice por su cuenta. Coloque la esfera más fuerte en la celda posterior, la más cercana al ojo, y registre la distancia al vértice; para potencias de ±5.00 D en adelante, debe indicarse en la receta.
Los armazones de prueba también se usan para que el paciente pruebe una nueva graduación en condiciones reales, caminando o leyendo, antes de fabricar los anteojos.
Qué revisar antes de hacer su pedido
- Rango de DP en relación con sus pacientes: de 54 a 70 mm cubre a la mayoría de los adultos.
- Si necesita ajuste de DP monocular; este armazón ajusta la DP total con un solo dial.
- Abertura: Ø38 mm admite lentes de prueba de abertura completa.
- Largo de varillas: de 140 a 170 mm.
Buenas prácticas
- Ajuste la DP en el dial central antes de colocar los lentes.
- Ajuste la plaqueta para que el armazón quede nivelado.
- Coloque la esfera más fuerte en la celda posterior y luego ajuste el eje del cilindro en la escala.
- Registre la distancia al vértice en graduaciones de ±5.00 D o más.
Cuidado y mantenimiento
- Limpie el armazón después de cada paciente.
- Guarde el armazón en su caja.
Fuentes consultadas (en inglés): Trial frame refraction: more than just “1 or 2?” (Cybersight, Orbis) · Essential course in dispensing, part 14 (Optician)
Suelen pedirse junto con el UTF-5470A
Preguntas sobre el UTF-5470A
¿Para quién es el UTF-5470A?
Para adultos con una DP de 54 a 70 mm. Para niños o rostros muy anchos, el UTF-4880A y el UTF-T4880R van de 48 a 80 mm.
¿Puedo ajustar cada ojo por separado?
No. El dial central ajusta la DP total. Para DP monocular, elija el UTF-4880A o el UTF-T4880R.
¿Qué lentes de prueba son compatibles?
Lentes de prueba con aros de Ø38 mm; la abertura efectiva es de Ø38 mm.
¿Cuántos lentes puedo superponer?
Cuatro por ojo: tres adelante y uno atrás.
